Opis

LAUFEN PRO podgradni lavabo 52,5 × 40 cm bez otvora za slavinu sa prelivom 11960

Podgradni lavabo iz kolekcije LAUFEN PRO

LAUFEN PRO 11960 je keramički lavabo namenjen montaži ispod radne ploče. Kod ovakvog načina ugradnje gornja ivica lavaboa nalazi se ispod površine ploče, pa se dobija ravna i neprekinuta zona oko unutrašnje posude.

Lavabo nema fabrički otvor za slavinu. Armatura se zato postavlja na radnu ploču, iza ili pored lavaboa, ili se koristi odgovarajuća zidna slavina. Ovakvo rešenje omogućava slobodnije planiranje položaja slavine i veću korisnu površinu radne ploče.

Model ima centralno postavljenu pravougaonu posudu, otvor za preliv na prednjoj strani i glaziranu spoljašnju površinu. Proizvođač ga svrstava u podgradne lavaboe iz kolekcije LAUFEN PRO.

Dimenzije lavaboa 52,5 × 40 cm

Ukupne spoljašnje dimenzije lavaboa iznose:

• širina: 525 mm
• dubina: 400 mm
• visina: približno 170 mm

Unutrašnja posuda ima približne dimenzije:

• širina posude: 490 mm
• dubina posude: 360 mm

Na vrhu zvanične stranice prikazane su dimenzije 490 × 360 × 170 mm, ali tehnički opis jasno navodi da su ukupne dimenzije lavaboa 525 × 400 mm, dok se 490 × 360 mm odnosi na unutrašnju posudu. Za izradu radne ploče treba koristiti fabrički šablon i izvršiti završnu proveru na konkretnom keramičkom proizvodu.

Pre izrade ploče treba proveriti:

• ukupnu širinu i dubinu radne ploče
• prostor ispred i iza lavaboa
• položaj slavine
• debljinu radne ploče
• položaj sifona
• raspored fioka i polica
• visinu kanalizacionog odvoda
• položaj ugaonih ventila
• način pričvršćivanja lavaboa
• završnu visinu kompletne kompozicije

Pravougaona forma

LAUFEN PRO 11960 ima pravougaoni spoljašnji oblik i geometrijski oblikovanu unutrašnju posudu. Proizvođačka specifikacija spoljašnji oblik označava kao pravougaoni, a unutrašnju posudu kao četvrtastu, odnosno pravougaonu.

Takva forma omogućava:

• uklapanje sa radnim pločama ravnih linija
• kombinovanje sa pravougaonim ogledalima
• simetričan raspored ispod ploče
• jednostavno centriranje u odnosu na ormarić
• uklapanje sa modernim i klasičnim kupatilskim nameštajem
• formiranje ravne površine oko posude

Kod pravougaonih lavaboa posebno je važno precizno centriranje otvora u radnoj ploči, jer su nepravilnosti i odstupanja lakše uočljivi.

Centralno postavljena unutrašnja posuda

Unutrašnja posuda postavljena je centralno i ima približne dimenzije 490 × 360 mm. Neto dubina posude i ukupna visina keramike omogućavaju dovoljno prostora za svakodnevno pranje ruku i lica.

Centralni položaj omogućava:

• simetričan izgled radne ploče
• ravnomeran prostor sa leve i desne strane
• jednostavnije centriranje ogledala
• postavljanje slavine iza sredine posude
• ravnomerno usmeravanje vode prema odvodu
• uklapanje sa ormarićem odgovarajuće širine

Pri planiranju položaja slavine treba proveriti da se vodeni mlaz završava u centralnom delu posude, a ne neposredno uz prednju ili zadnju ivicu.

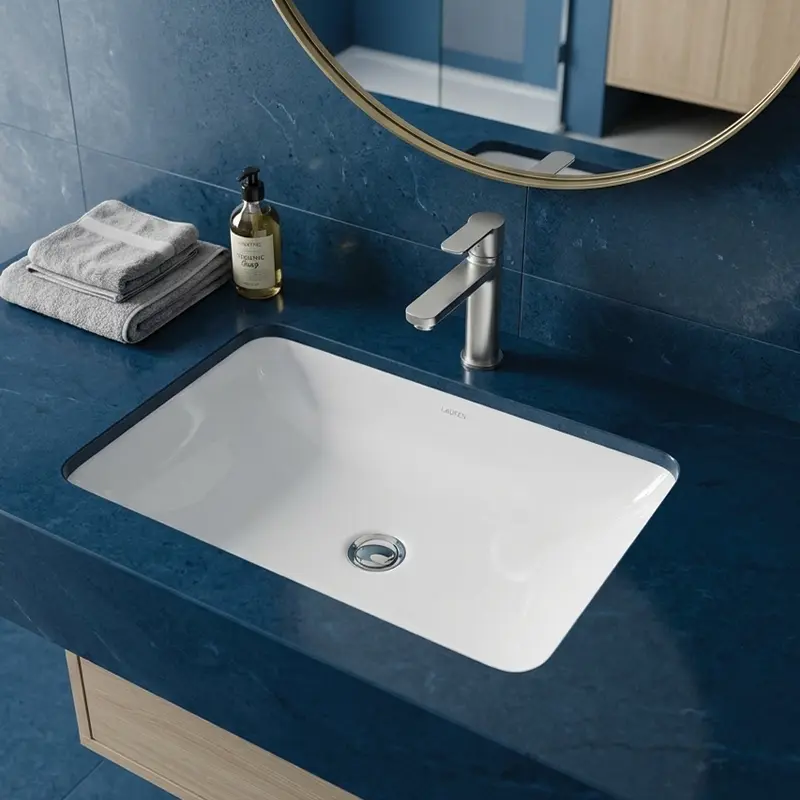

Podgradna montaža ispod radne ploče

Lavabo je namenjen ugradnji ispod radne ploče. Keramika se pričvršćuje sa donje strane, dok otvor u ploči prati unutrašnji oblik lavaboa.

Podgradna montaža omogućava:

• ravnu radnu površinu oko lavaboa
• jednostavno brisanje vode sa ploče prema posudi
• skrivanje spoljašnje ivice keramike
• veću površinu za odlaganje
• uklapanje sa nameštajem po meri
• čist i sveden izgled kupatilske kompozicije

Proizvođač način montaže označava kao ugradnju ispod radne ploče.

Izbor radne ploče

Radna ploča mora biti odgovarajuće nosivosti i otporna na vlagu. Materijal ploče treba da omogući precizno sečenje, stabilno pričvršćivanje keramike i trajno zaptivanje spoja.

Lavabo se može kombinovati sa pločama od:

• prirodnog kamena
• kvarcnog kompozita
• sinterovanog kamena
• odgovarajuće keramike
• vodootpornog kompakta
• pravilno zaštićenog kompozitnog materijala

Kod ploča od materijala osetljivog na vlagu, sve sečene ivice moraju biti potpuno zaštićene.

Pre izrade treba proveriti:

• minimalnu širinu ploče
• minimalnu dubinu ploče
• prostor za slavinu
• udaljenost otvora od prednje ivice
• položaj ormarića
• pristup montažnom setu
• prostor za sifon
• raspored vrata i fioka

Šablon za izradu otvora

Uz lavabo se isporučuje šablon za izradu otvora u radnoj ploči, sa fabričkom oznakom 89790.4. Proizvođač takođe upozorava da CAD crteže ne treba koristiti direktno za CNC sečenje, jer konačne mere treba proveriti na gotovom keramičkom proizvodu.

Šablon služi za:

• određivanje oblika otvora
• pravilno pozicioniranje lavaboa
• centriranje u odnosu na ormarić
• planiranje prostora za slavinu
• određivanje položaja pričvrsnih elemenata
• smanjenje rizika od pogrešnog sečenja

Pre sečenja treba uporediti šablon sa konkretnim isporučenim lavaboom.

Lavabo bez otvora za slavinu

LAUFEN PRO 11960 nema fabrički otvor za slavinu. Opcija 109 označava izvedbu bez otvora za armaturu.

Slavina se može postaviti:

• na radnu ploču iza lavaboa
• na radnu ploču bočno od lavaboa
• na zid iznad unutrašnje posude
• na zasebnu konzolu ili površinu

Pre izbora armature treba proveriti:

• visinu izliva
• dužinu izliva
• horizontalni domet mlaza
• debljinu radne ploče
• prečnik potrebnog otvora
• prostor za pričvrsnu maticu
• dužinu priključnih creva
• udaljenost slavine od zida
• položaj komandne ručice
• pristup radi servisiranja

Kod zidne slavine instalaciona visina i dužina izliva moraju biti usklađene sa položajem unutrašnje posude.

Planiranje položaja slavine na ploči

Kada se koristi stojeća slavina, otvor se izrađuje u radnoj ploči. Najčešće se postavlja centralno iza lavaboa, ali se može pomeriti ulevo ili udesno ako raspored prostora to zahteva.

Pre bušenja ploče treba proveriti:

• da li postolje slavine staje iza lavaboa
• udaljenost od zadnje ivice ploče
• prostor za ručicu
• pristup priključnim crevima
• položaj noseće konstrukcije ormarića
• smer vodenog mlaza
• debljinu materijala
• mogućnost zatezanja pričvrsnog elementa

Otvor za slavinu treba izraditi prema tehničkim zahtevima konkretnog modela armature.

Otvor za preliv na prednjoj strani

Lavabo ima standardni otvor za preliv postavljen na prednjoj strani unutrašnje posude. Kanal preliva je glaziran, što doprinosi urednijoj završnoj obradi i jednostavnijem održavanju.

Preliv omogućava dodatno odvođenje vode kada je glavni odvod zatvoren, a nivo vode poraste do visine prelivnog otvora.

Tokom održavanja treba očistiti:

• otvor preliva
• površinu oko otvora
• pristupačni deo kanala
• spoj sa odvodnim sistemom

Preliv smanjuje rizik od prepunjavanja posude, ali ne predstavlja zamenu za nadzor nad otvorenom slavinom.

Izbor odvodnog ventila

Pošto lavabo ima preliv, treba koristiti odvodni ventil namenjen lavaboima sa prelivnim kanalom.

Mogu se koristiti:

• klik-klak ventil
• ventil sa čepom
• ventil sa polugom
• ventil sa metalnim poklopcem
• ventil sa keramičkim poklopcem

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• namenu za lavabo sa prelivom
• način povezivanja sa sifonom
• završnu obradu poklopca
• način zaptivanja
• mogućnost čišćenja

Odvodni ventil nije naveden kao deo standardne isporuke.

Izbor sifona

Sifon se bira prema položaju odvoda, dubini ormarića i rasporedu unutrašnjih elemenata.

Mogu se koristiti:

• standardni sifon za lavabo
• sifon za uštedu prostora
• horizontalni sifon
• cevni sifon
• kompaktni plastični sifon

Kod ormarića sa fiokama najčešće je potreban sifon za uštedu prostora, kako odvodne cevi ne bi ometale njihovo otvaranje.

Pre izbora sifona treba proveriti:

• položaj odvodnog ventila
• visinu zidnog odvoda
• prečnik kanalizacionog priključka
• raspored fioka
• dubinu nameštaja
• pristup radi čišćenja
• mogućnost demontaže

Sifon nije uključen uz lavabo.

Montažni set

Uz lavabo se isporučuje montažni set sa fabričkom oznakom 89296.3. Montažni pribor namenjen je pričvršćivanju keramike ispod radne ploče.

Pre montaže treba proveriti:

• sadržaj kompleta
• materijal radne ploče
• debljinu ploče
• položaj nosača
• način zaptivanja
• nosivost konstrukcije
• pristup pričvrsnim elementima
• položaj sifona

Montažu treba izvesti tako da se težina ravnomerno prenese na sve pričvrsne tačke.

Neobrađena donja kontaktna površina

Tehnički opis proizvod označava kao ugrađeni lavabo koji nije brušen. To znači da donja ili kontaktna površina nije pripremljena za postavljanje kao nadgradni lavabo na ravnu ploču, već je proizvod namenjen montaži ispod ploče.

Ovaj model zato ne treba predstavljati kao:

• nadgradni lavabo
• lavabo za postavljanje na ploču
• samostojeću keramičku posudu
• zidni lavabo bez radne ploče

Predviđena ugradnja je podgradna, uz korišćenje odgovarajućeg šablona i montažnog seta.

Glazirana spoljašnja površina

Zvanična specifikacija navodi glaziranu spoljašnju površinu. Glazura doprinosi urednijem završnom izgledu i olakšava čišćenje dostupnih delova keramike.

Ipak, pošto je lavabo podgradni, veći deo spoljašnjeg oboda nakon montaže ostaje sakriven ispod radne ploče.

Dostupne površine treba čistiti:

• mekom krpom
• blagim sredstvom za keramiku
• neabrazivnim sunđerom
• mlakom vodom

Treba izbegavati metalne sunđere i gruba sredstva.

Bela sanitarna keramika

Lavabo je izrađen od sanitarne keramike u standardnoj beloj boji. Oznaka 000 predstavlja belu završnu obradu. Proizvođač navodi i mogućnost White LCC i White LCC Active završne obrade kod drugih varijanti osnovnog modela.

Bela keramika može se kombinovati sa radnim pločama u:

• beloj boji
• sivim tonovima
• crnoj boji
• drvenom dekoru
• mermernom dekoru
• kamenom dekoru

Slavina i odvodni ventil mogu biti u hromiranoj, mat crnoj, inox, grafitnoj, zlatnoj ili bronzanoj završnoj obradi.

Neto masa 6,9 kg

Zvanična tehnička specifikacija navodi neto masu od približno 6,9 kg.

Masa lavaboa treba da se uzme u obzir prilikom:

• transporta
• podizanja tokom montaže
• izbora montažnih tačaka
• procene nosivosti ploče
• projektovanja ormarića
• pričvršćivanja sa donje strane

Keramiku ne treba podizati držeći je za odvodni otvor ili preliv.

Planiranje kupatilskog ormarića

Ormarić ispod lavaboa mora biti dovoljno širok i dubok da primi spoljašnje dimenzije keramike, montažne nosače i sifon.

Pre izrade nameštaja treba proveriti:

• unutrašnju širinu ormarića
• unutrašnju dubinu
• položaj nosača
• raspored fioka
• visinu odvoda
• položaj ugaonih ventila
• potrebu za sifonom za uštedu prostora
• pristup montažnim elementima
• ventilaciju unutrašnjeg prostora

Kod izrade po meri treba koristiti konkretan lavabo i fabrički šablon, a ne samo nominalne dimenzije.

Planiranje završne visine

Završna visina zavisi od:

• visine ormarića
• debljine radne ploče
• dubine ugradnje lavaboa
• položaja korisne gornje površine
• visine odvoda
• položaja ogledala
• visine slavine

Pre izrade instalacija treba uskladiti:

• gornju kotu radne ploče
• položaj ugaonih ventila
• visinu kanalizacionog odvoda
• prostor za sifon
• položaj slavine
• prostor za ogledalo

Izbor ogledala i rasvete

Lavabo se može kombinovati sa ogledalom usklađenim sa širinom ormarića ili radne ploče.

Mogu se koristiti:

• pravougaono ogledalo
• ogledalo sa LED rasvetom
• okruglo ogledalo
• ogledalo sa tankim ramom
• ormarić sa ogledalom
• ogledalo preko cele širine ploče

Rasveta treba ravnomerno da osvetli radnu površinu, posudu i lice korisnika.

Čišćenje i održavanje

Za čišćenje keramike preporučuju se:

• meka krpa
• neabrazivni sunđer
• mlaka voda
• blago sredstvo za sanitarnu keramiku
• suva krpa za završno brisanje

Treba izbegavati:

• metalne sunđere
• abrazivne praškove
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• udarce tvrdim predmetima
• prekomerno zatezanje ventila

Spoj između lavaboa i radne ploče treba povremeno pregledati. Oštećen zaptivni materijal treba obnoviti kako voda ne bi prodirala u ploču ili nameštaj.

Status proizvoda

Zvanična LAUFEN stranica model H8119600001091 označava kao proizvod koji se više ne proizvodi. Dostupnost zavisi od preostalih zaliha prodavaca.

Ovaj podatak treba uzeti u obzir kod:

• opremanja više identičnih kupatila
• naknadne nabavke istog lavaboa
• zamene oštećenog proizvoda
• planiranja rezervnog komada
• usklađivanja nameštaja po meri

Sadržaj isporuke

Isporuka obuhvata:

• LAUFEN PRO podgradni lavabo 11960
• šablon za radnu ploču 89790.4
• montažni set 89296.3

Proizvođač navodi da su montažni pribor i šablon uključeni u isporuku.

U standardnu isporuku nisu uključeni:

• slavina
• odvodni ventil
• sifon
• radna ploča
• kupatilski ormarić
• ugaoni ventili
• priključna creva
• sanitarni silikon
• ogledalo
• rasveta
