Opis

Peštan Confluo Frameless Line 2u1 tuš kanalica 55 cm 13701230

Confluo Frameless Line kanalica za tuš

Peštan Confluo Frameless Line 13701230 je kompletna linijska tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok završni element ostaje poravnat sa završnim nivoom podnih pločica.

Model ima nominalnu dužinu od 550 mm, odnosno 55 cm. Ova kompaktna dimenzija pogodna je za manja i standardna kupatila, uže tuš zone, gostinska kupatila i prostore u kojima nema dovoljno mesta za kanalice dužine 65, 75, 85 ili 95 cm.

Šifra 13701230 pripada modelu Confluo Frameless Line 550. Proizvod koristi 2u1 završni sistem, kod kojeg se ista maska može postaviti sa vidljivom površinom od nerđajućeg čelika ili okrenuti i obložiti podnom pločicom.

Šifra artikla 13701230

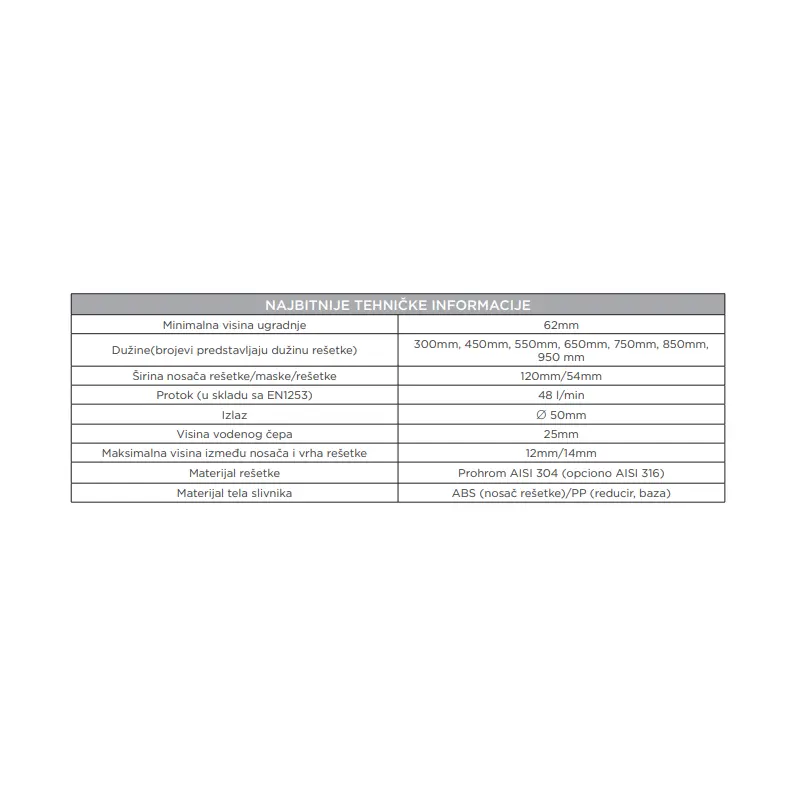

Ovaj opis odnosi se na proizvod sa sledećim osnovnim podacima:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Frameless Line
• Šifra artikla: 13701230
• Oznaka modela: Frameless Line 550
• Nominalna dužina: 550 mm
• Dužina: 55 cm
• Završni sistem: reverzibilni 2u1
• Odvodni priključak: DN 50
• Minimalna ugradna visina: 62 mm
• Maksimalni protok: do 48 l/min

Šifra 13701230 potvrđena je za Peštan Confluo Frameless Line kanalicu nominalne dužine 550 mm.

Nominalna dužina 550 mm

Nominalna dužina kanalice iznosi 550 mm, odnosno 55 cm. Ova dimenzija omogućava ugradnju u manjim tuš prostorima u kojima duži linearni odvod ne može pravilno da se pozicionira.

Pre pripreme mesta za montažu potrebno je proveriti:

• širinu tuš prostora
• stvarne spoljne dimenzije kanalice
• položaj zida
• položaj staklene tuš pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu podne obloge
• prostor potreban za sifonsku bazu

Nominalna mera od 55 cm ne mora biti jednaka ukupnoj spoljnoj meri tela sa prirubnicama, osloncima i odvodnim komponentama. Mesto za ugradnju treba pripremiti prema stvarnim dimenzijama proizvoda.

Frameless završni dizajn

Frameless Line konstrukcija ima sveden završni izgled bez naglašenog spoljnog okvira oko odvodne površine. Kanalica se zbog toga diskretnije uklapa sa okolnim podnim pločicama i ostalim elementima tuš prostora.

Frameless dizajn omogućava:

• diskretnu linearnu odvodnu zonu
• manju količinu vidljivih metalnih elemenata
• uklapanje sa različitim formatima pločica
• kombinovanje sa walk-in tuš pregradama
• postavljanje uz zid ili unutar tuš prostora
• usklađivanje sa savremenom kupatilskom opremom
• pristup unutrašnjosti radi čišćenja
• izbor završne površine pomoću 2u1 sistema

Završni element mora ostati uklonjiv nakon postavljanja keramike, fug mase i zaptivnog materijala.

Reverzibilni sistem 2u1

Peštan Confluo Frameless Line koristi 2u1 sistem kod kojeg se isti završni element može koristiti na dva načina:

• sa vidljivom površinom od nerđajućeg čelika
• sa stranom namenjenom za postavljanje podne pločice

Metalna strana formira jasno vidljivu linearnu odvodnu površinu. Okretanjem završnog elementa dobija se nosač u koji se može postaviti odgovarajući keramički ili stakleni umetak. Peštan Frameless Line zvanično opisuje kao 2u1 sistem koji omogućava završnu obradu nerđajućim čelikom ili pločicom odnosno staklom.

Reverzibilna konstrukcija omogućava izbor izgleda kanalice bez promene osnovnog odvodnog tela.

Strana za oblaganje podnom pločicom

Kada se koristi strana predviđena za oblaganje, u završni nosač postavlja se precizno isečen komad podne pločice.

Prilikom postavljanja keramičkog umetka potrebno je uskladiti:

• unutrašnje dimenzije nosača
• dužinu i širinu pločice
• debljinu keramike
• debljinu lepka
• završnu visinu umetka
• pravac šare
• položaj fuga
• bočne odvodne proreze
• mogućnost uklanjanja završnog elementa

Podna pločica ne sme zatvoriti proreze kroz koje voda ulazi u telo kanalice. Završni element mora ostati uklonjiv radi čišćenja rešetke za dlake i sifonskog dela.

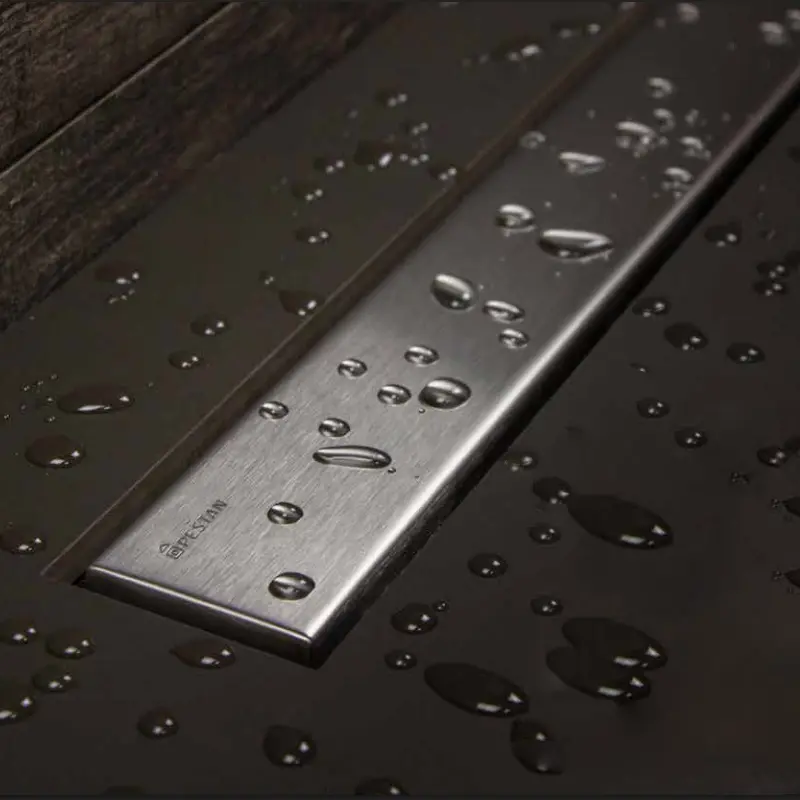

Strana od nerđajućeg čelika

Druga strana završnog elementa ima vidljivu metalnu površinu od nerđajućeg čelika. Može se uskladiti sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• metalnim policama
• završnim profilima za pločice

Metalnu površinu treba redovno ispirati i brisati kako bi se uklonili tragovi osušene vode, kamenac, sapunica i ostaci kozmetičkih preparata.

Završni element od nerđajućeg čelika

Završni element izrađen je od nerđajućeg čelika prilagođenog primeni u mokrim sanitarnim prostorima.

Nerđajući čelik omogućava:

• otpornost na vlagu
• stabilnu završnu konstrukciju
• higijensku površinu
• jednostavno čišćenje
• uklanjanje naslaga kamenca
• usklađivanje sa metalnom kupatilskom opremom
• primenu u tuš zonama
• dugotrajnu upotrebu uz pravilno održavanje

Za čišćenje treba koristiti mlaku vodu, meku krpu i blago pH neutralno sredstvo bez abrazivnih čestica.

Telo kanalice od polipropilena

Telo i baza Peštan Confluo Frameless Line kanalice izrađeni su od polipropilena, dok je nosač završnog elementa izrađen od ABS plastike. Kanalica nema dodatne bočne ulaze i koristi jedan horizontalni odvod DN 50.

Polimerna konstrukcija omogućava:

• otpornost na vlagu
• precizno oblikovanje odvodnih elemenata
• manju ukupnu masu
• jednostavnije pozicioniranje
• stabilno oslanjanje završnog elementa
• pristup unutrašnjim komponentama
• jednostavnije održavanje
• pouzdano povezivanje sa kanalizacionom instalacijom

Telo kanalice mora biti pravilno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Peštan Confluo Frameless Line kanalice iznosi 62 mm. Ova mera odnosi se na osnovnu konstrukciju proizvoda, dok ukupna potrebna dubina zavisi od položaja kanalizacione cevi i svih slojeva poda.

Prilikom proračuna ukupne visine potrebno je uzeti u obzir:

• noseću podlogu
• položaj kanalizacione cevi
• telo kanalice
• sifonsku bazu
• nivelacione nogice
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• potreban pad poda

Minimalna visina od 62 mm ne predstavlja ukupnu visinu kompletne završene podne konstrukcije.

Primena u novogradnji i renoviranju

Confluo Frameless Line kanalica može se ugrađivati u novogradnji i tokom renoviranja postojećih kupatila, pod uslovom da postoji dovoljno prostora za odvodno telo, sifonsku bazu i pravilno povezivanje sa kanalizacionom cevi.

Pre izbora proizvoda potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• mogućnost postizanja potrebnog pada
• raspoloživu dubinu podne konstrukcije
• završni nivo ostatka kupatila
• položaj vrata
• položaj staklene tuš pregrade
• prostor za horizontalni priključak DN 50
• debljinu završne keramike
• prostor za hidroizolacioni sistem

Ugradna visina kanalice ne može nadoknaditi neodgovarajući položaj ili nedovoljan pad kanalizacione cevi.

Horizontalni odvod DN 50

Peštan Confluo Frameless Line ima jedan horizontalni odvodni priključak nominalnog prečnika DN 50 i nema dodatne bočne ulaze.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu maske
• brzinu odvodnjavanja

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica preporučuje se testiranje kompletnog sistema vodom.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Konačan protok ugrađene kanalice zavisi od:

• pravilne montaže
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće odvodnih proreza
• čistoće rešetke za dlake
• čistoće sifonskog dela
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Vodeni zatvarač visine 25 mm

Sifonska baza ima vodeni zatvarač visine 25 mm. Vodeni stub sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije prema prostoru kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifonskih komponenti
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih elemenata
• pravilnog položaja baze
• nepropusnosti odvodnog sistema

Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremeno puštanje vode kroz kanalicu ponovo formira vodenu barijeru.

Visinski podesiv reducir

Kanalica ima reducir koji se može podešavati po visini. Podešavanje omogućava usklađivanje završnog elementa sa visinom košuljice, lepka i podnih pločica.

Visinski podesiv reducir omogućava:

• poravnanje završne maske sa podom
• prilagođavanje debljini keramike
• prilagođavanje debljini lepka
• korekciju visine pre završnih radova
• precizno formiranje pada prema kanalici
• stabilno oslanjanje završnog elementa

Visinu treba podesiti pre završetka hidroizolacionih i keramičarskih radova.

Nivelacione nogice

Kanalica se isporučuje sa nivelacionim nogicama za podešavanje visine i nagiba. Nogice omogućavaju stabilno pozicioniranje tela pre izvođenja košuljice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju kanalice
• poprečni položaj
• visinu buduće podne obloge
• položaj kanalice u odnosu na zid
• stabilnost svih oslonaca
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo maske

Nakon podešavanja kanalicu treba učvrstiti kako tokom izvođenja košuljice ne bi došlo do pomeranja.

Rešetka za dlake

U unutrašnjosti kanalice nalazi se uklonjiva rešetka za dlake. Njena funkcija je da zadrži kosu i krupnije nečistoće pre nego što dospeju u sifonski deo i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvodne instalacije.

Ugradnja uz zid

Kanalica dužine 55 cm može se postaviti neposredno uz zid tuš prostora. Kod ovakve montaže pod se najčešće izvodi sa padom u jednom pravcu prema kanalici.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• hidroizolaciju ugla
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• pravilan pad poda
• pristup završnom elementu

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš površine

Peštan Confluo Frameless Line kanalica može se postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba postaviti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo maske
• pristup radi održavanja

Završni element mora ostati uklonjiv nakon završetka građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda. Kontinuitet hidroizolacije oko tela kanalice sprečava prodor vode u košuljicu i okolnu građevinsku konstrukciju.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja keramike potrebno je proveriti nepropusnost kompletnog hidroizolacionog sloja.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa pravilnim padom prema odvodnoj liniji kako bi voda bez zadržavanja dolazila do kanalice.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• dimenziji tuš prostora
• formatu pločica
• položaju fuga
• završnom nivou maske
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilan pad može prouzrokovati zadržavanje vode čak i kada kanalica ima dovoljan kapacitet odvoda.

Usklađivanje sa podnim pločicama

Kanalica nominalne dužine 55 cm može se kombinovati sa različitim formatima, bojama i dezenima podnih pločica.

Kod korišćenja strane za oblaganje potrebno je uskladiti:

• format pločice
• debljinu keramike
• dimenzije unutrašnjeg nosača
• debljinu lepka
• pravac šare
• položaj fuga
• završni nivo umetka
• odvodne proreze
• mogućnost uklanjanja završnog elementa

Kod korišćenja metalne strane potrebno je precizno oblikovati spoj podnih pločica i kanalice.

Čišćenje metalne strane

Metalnu površinu treba redovno čistiti kako bi se uklonili kamenac, tragovi vode, sapunica i ostaci kozmetičkih preparata.

Preporučeni postupak:

• ukloniti završni element
• isprati ga mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati površinu mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti element

Ne treba koristiti metalne sunđere, čeličnu vunu, abrazivne praškove, jake kiseline ili sredstva sa visokim sadržajem hlora.

Čišćenje strane obložene pločicom

Kada je završni element obložen podnom pločicom, održava se kao okolna keramika, uz dodatno čišćenje odvodnih proreza i donje strane nosača.

Potrebno je:

• očistiti površinu pločice
• ukloniti naslage iz fuga
• očistiti bočne odvodne proreze
• povremeno izvaditi završni element
• očistiti njegovu donju stranu
• ukloniti nečistoće iz tela kanalice
• očistiti rešetku za dlake
• proveriti brzinu odvodnjavanja

Održavanje unutrašnjih komponenti

Pored završnog elementa potrebno je održavati rešetku za dlake, telo kanalice, reducir i sifonsku bazu.

Preporučeni postupak:

• ukloniti završni element
• izvaditi rešetku za dlake
• ukloniti kosu i krupnije nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• ukloniti naslage iz sifonskog dela
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve elemente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda, začepljenja i pojave neprijatnih mirisa.

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Frameless Line tuš kanalicu
• telo kanalice nominalne dužine 550 mm
• reverzibilni završni element 2u1
• stranu od nerđajućeg čelika
• stranu za oblaganje podnom pločicom
• nosač završnog elementa od ABS plastike
• telo i sifonsku bazu od polipropilena
• horizontalni odvodni priključak DN 50
• visinski podesiv reducir
• vodeni zatvarač
• rešetku za dlake
• nivelacione nogice
• elemente za podešavanje visine i nagiba
• funkcionalne komponente potrebne za montažu

Osnovni materijali, priključak DN 50, ugradna visina, kapacitet odvoda i pripadajuće komponente navedeni su u tehničkoj dokumentaciji proizvođača.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• hidroizolacioni premaz
• hidroizolacione trake
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
