Opis

TECE Drainline vertikalni odvod DN 50 za tuš kanalicu 650003

Vertikalni odvod za TECE Drainline tuš kanalice

TECE Drainline 650003 je odvodni element namenjen za vertikalno povezivanje TECE Drainline tuš kanalice sa kanalizacionom cevi DN 50. Montira se direktno na telo kanalice i predstavlja funkcionalni deo sistema koji prihvata vodu iz tuš kanala i usmerava je vertikalno prema odvodnoj instalaciji.

Vertikalna izvedba koristi se kada se kanalizaciona cev nalazi neposredno ispod tuš kanalice. Takvo rešenje omogućava direktno odvođenje vode kroz međuspratnu konstrukciju ili podnu ploču, bez potrebe za horizontalnim vođenjem odvodne cevi u sloju poda.

Odvod se može rotirati za 360°, što olakšava njegovo pozicioniranje prema postojećoj instalaciji. Opremljen je uklonjivom uronskom cevi sifona, a konstrukcija ispunjava zahteve standarda EN 1253-1.

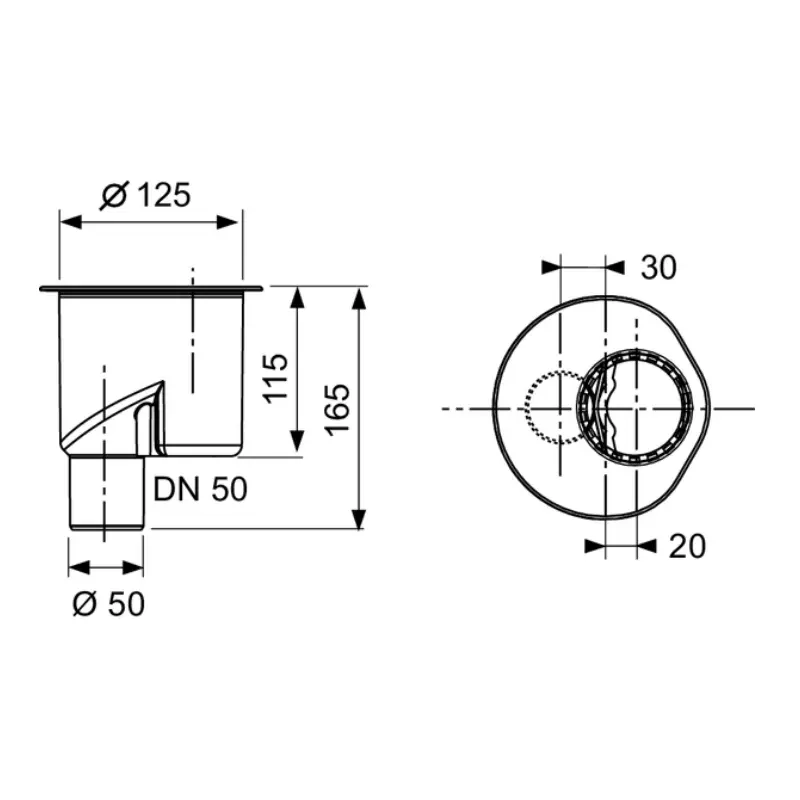

Vertikalni priključak DN 50

Priključak odvoda izveden je u dimenziji DN 50 i namenjen je za povezivanje sa vertikalnom odvodnom cevi odgovarajućeg prečnika.

Vertikalni priključak koristi se kada:

• kanalizaciona cev prolazi neposredno ispod tuš prostora
• nije potreban horizontalni priključak u sloju poda
• raspoloživa visina poda ograničava bočno vođenje cevi
• instalacija prolazi kroz međuspratnu konstrukciju
• potrebno je direktno povezivanje sa vertikalom
• projektom je predviđen povećan kapacitet odvodnjavanja

Pre ugradnje potrebno je proveriti položaj kanalizacione cevi, raspoloživu visinu, debljinu podne konstrukcije i mogućnost izrade potrebnog otvora.

Rotiranje odvoda za 360°

TECE Drainline vertikalni odvod može se rotirati za 360°. Ova mogućnost olakšava poravnanje odvoda sa položajem cevi i telom tuš kanalice.

Rotiranje omogućava:

• precizno pozicioniranje prema odvodnoj cevi
• lakše prilagođavanje građevinskim uslovima
• korekciju položaja tokom montaže
• jednostavnije povezivanje sa telom kanalice
• smanjenje potrebe za dodatnim cevnim elementima

Konačni položaj treba definisati pre učvršćivanja kanalice i izvođenja završnih slojeva poda.

Minimalna ugradna visina 67 mm

Minimalna ugradna visina, merena od donje ivice spojne kopče do gornje ivice tuš kanalice, iznosi 67 mm.

Ova mera je važna pri planiranju:

• dubine poda
• položaja odvodne cevi
• visine cementne košuljice
• nivoa hidroizolacije
• završne visine keramike
• ukupne konstrukcije tuš prostora

Navedena mera ne predstavlja ukupnu visinu kompletnog poda, već tehničku ugradnu meru između donjeg dela spoja odvoda i gornje ivice kanalice. U ukupnu visinu konstrukcije potrebno je uračunati položaj cevi, završne obloge, lepak, hidroizolaciju i ostale podne slojeve.

Visina vodenog stuba 50 mm

Visina vodenog stuba u sifonu iznosi 50 mm. Vodeni zatvarač formira barijeru između kanalizacione instalacije i kupatilskog prostora.

Njegova funkcija je da:

• spreči prolazak neprijatnih mirisa
• odvoji prostor tuša od kanalizacione instalacije
• obezbedi funkciju sifonskog zatvarača
• doprinese pravilnom radu odvodnog sistema

Da bi vodeni zatvarač pravilno funkcionisao, odvod treba redovno koristiti i održavati. Kod dugo nekorišćenih odvoda voda iz sifona može postepeno ispariti.

Uklonjiva uronska cev sifona

Odvod je opremljen uklonjivom uronskom cevi sifona. Ovaj element omogućava pristup unutrašnjosti odvoda radi čišćenja i servisiranja.

Uklanjanjem uronske cevi olakšava se:

• čišćenje naslaga
• uklanjanje dlaka i nečistoća
• pristup odvodnoj cevi
• provera prohodnosti odvoda
• zamena sifonskog elementa
• redovno održavanje sistema

Nakon čišćenja uronsku cev treba pravilno vratiti na mesto kako bi se ponovo formirao vodeni zatvarač.

Potreban otvor prečnika 130 mm

Za ugradnju vertikalnog odvoda potreban je otvor prečnika 130 mm.

Otvor omogućava prolaz tela odvoda i povezivanje sa vertikalnom cevi DN 50. Pre bušenja potrebno je proveriti:

• položaj noseće armature
• postojeće instalacije u podu
• statičke zahteve konstrukcije
• tačan položaj tuš kanalice
• osu vertikalne odvodne cevi
• mogućnost bušenja međuspratne konstrukcije

Izrada otvora u armiranobetonskoj ploči mora biti usklađena sa projektom konstrukcije. Nepravilno bušenje može oštetiti armaturu ili druge instalacije.

Kapacitet odvoda sa rešetkom Basic

Kada se koristi TECE Drainline dizajnerska rešetka Basic, kapacitet odvoda iznosi:

• Sa 10 mm vode iznad rešetke: 1,3 l/s
• Sa 20 mm vode iznad rešetke: 1,3 l/s

Navedene vrednosti određene su prema standardu EN 1253.

Kapacitet od 1,3 l/s odgovara količini od približno 78 litara u minuti. Stvarni rad sistema zavisi i od pravilnog pada poda, prohodnosti cevi, načina ugradnje i stanja kanalizacione instalacije.

Kapacitet odvoda sa poklopcem Steel II

Kada se koristi TECE Drainline dizajnerski poklopac Steel II, kapacitet odvoda iznosi:

• Sa 10 mm vode iznad poklopca: 1,3 l/s
• Sa 20 mm vode iznad poklopca: 1,3 l/s

Kapacitet je deklarisan prema standardu EN 1253.

Ovu vrednost treba uporediti sa maksimalnim protokom ugrađene tuš ruže, usponskog tuša ili drugih izvora vode koji se koriste u tuš prostoru.

Kapacitet odvoda sa poklopcima Plate i Plate II

Kada se odvod koristi sa TECE Drainline poklopcem za oblaganje pločicom Plate ili Plate II, kapacitet iznosi:

• Sa 10 mm vode iznad završne površine: 1,2 l/s
• Sa 20 mm vode iznad završne površine: 1,2 l/s

Kapacitet od 1,2 l/s odgovara količini od približno 72 litra u minuti.

Razlika u odnosu na završne elemente Basic i Steel II nastaje zbog geometrije poklopca i načina na koji voda prolazi prema unutrašnjosti kanalice.

Usklađenost sa standardom EN 1253-1

TECE Drainline vertikalni odvod ispunjava zahteve standarda EN 1253-1. Standard se odnosi na podne odvode sa vodenim zatvaračem koji se koriste unutar objekata.

Deklarisane vrednosti kapaciteta odvoda određene su prema metodama definisanim standardom. Za pravilno funkcionisanje kompletnog sistema potrebno je koristiti kompatibilne TECE Drainline komponente i izvesti montažu prema tehničkim uputstvima proizvođača.

Kompatibilnost sa TECE Drainline tuš kanalicom

Odvod 650003 namenjen je za ugradnju na telo TECE Drainline tuš kanalice. Ne predstavlja samostalnu tuš kanalicu, već odvodni element koji se kombinuje sa odgovarajućim telom kanala i završnom rešetkom ili poklopcem.

Za kompletan TECE Drainline sistem potrebni su:

• telo TECE Drainline tuš kanalice
• vertikalni odvod 650003
• odgovarajuća dizajnerska rešetka ili poklopac
• priključna odvodna cev DN 50
• površinska hidroizolacija
• cementna košuljica
• lepak za pločice
• završna podna obloga

Sve komponente treba proveriti prema dimenzijama kanalice, vrsti završnog elementa i uslovima ugradnje.

Opciono povezivanje sa FireStop setom

Za ovaj TECE Drainline odvod može se zasebno poručiti FireStop EI 120 DN 50 protivpožarni set. Ovaj dodatak je opcioni element i nije deo standardne isporuke odvoda.

Protivpožarni set koristi se kada odvod prolazi kroz protivpožarno klasifikovanu međuspratnu konstrukciju i kada je projektom potrebno očuvati definisanu otpornost konstrukcije na požar.

Potreba za ovim elementom zavisi od:

• namene objekta
• protivpožarnog projekta
• vrste međuspratne konstrukcije
• položaja odvoda
• zahtevanog nivoa zaštite
• važećih tehničkih propisa

Rezervna uronska cev 668019

Kao rezervni deo dostupna je uronska cev visine 94 mm, šifra 668019. Namenjena je za TECE Drainline odvod Max i vertikalni TECE Drainline odvod.

Rezervni deo može biti potreban u slučaju:

• oštećenja postojeće uronske cevi
• gubitka tokom čišćenja
• deformacije
• potrebe za servisnom zamenom
• problema sa formiranjem vodenog zatvarača

Pre poručivanja potrebno je proveriti kompatibilnost sa postojećim odvodom.

Rezervna zaptivka 668032

Za spoj između TECE Drainline tuš kanalice i odvoda dostupna je rezervna zaptivka sa prihvatnom kandžom, šifra 668032. Namenjena je za komponente proizvedene od 2015. godine.

Zaptivka ima važnu funkciju u spoju između tela kanalice i odvoda. Prilikom servisiranja treba proveriti:

• stanje zaptivne površine
• pravilno naleganje
• prisustvo oštećenja
• čistoću spoja
• kompatibilnost sa godinom proizvodnje

Oštećena ili nepravilno postavljena zaptivka može dovesti do propuštanja vode u podnu konstrukciju.

Održavanje TECE Drainline vertikalnog odvoda

Redovno održavanje obuhvata:

• uklanjanje završne rešetke ili poklopca
• čišćenje unutrašnjosti tuš kanalice
• uklanjanje uronske cevi
• uklanjanje dlaka i naslaga
• ispiranje odvoda čistom vodom
• proveru prohodnosti cevi
• pravilno vraćanje sifonske cevi

Za čišćenje ne treba koristiti oštre predmete koji mogu oštetiti zaptivke ili unutrašnje elemente odvoda.

U slučaju usporenog odvodnjavanja prvo treba očistiti kanalicu, sifonsku cev i pristupačni deo odvoda. Ukoliko problem ostane prisutan, potrebno je proveriti vertikalnu cev DN 50 i ostatak kanalizacione instalacije.

Primena TECE Drainline vertikalnog odvoda

TECE Drainline vertikalni odvod 650003 može se koristiti u:

• kupatilima sa vertikalnim odvodnim priključkom
• walk-in tuš prostorima
• stambenim objektima
• hotelima
• poslovnim objektima
• sanitarnim prostorima
• međuspratnim konstrukcijama sa direktnim odvodom
• sistemima sa protivpožarnim zahtevima

Pre izbora potrebno je proveriti da li instalacija omogućava vertikalni priključak i izradu otvora prečnika 130 mm.

Sadržaj isporuke

Artikal obuhvata:

• TECE Drainline vertikalni odvod
• priključak DN 50
• rotirajuće telo odvoda
• uklonjivu uronsku cev sifona
• element za povezivanje sa telom kanalice

Artikal ne obuhvata:

• telo TECE Drainline tuš kanalice
• dizajnersku rešetku
• završni poklopac
• odvodnu cev DN 50
• FireStop EI 120 protivpožarni set
• površinsku hidroizolaciju
• lepak za pločice
• završnu podnu oblogu
