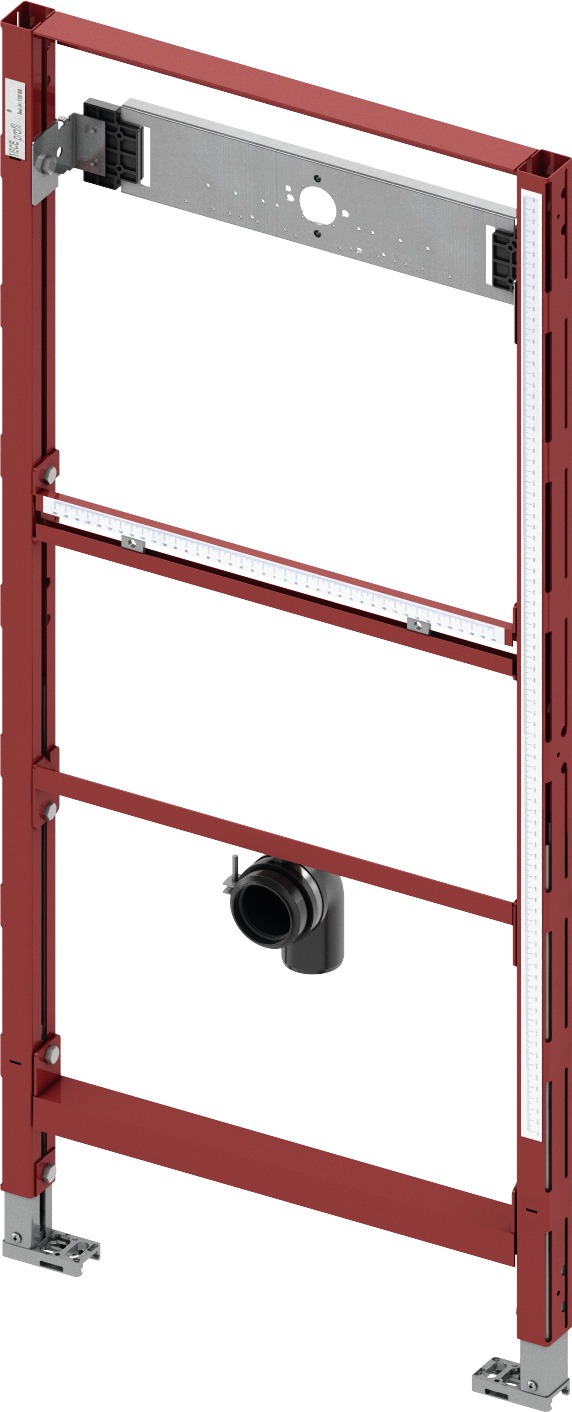

TECE Profil montažni element za pisoar za spoljašnji ispirač, šifra 9320010, predstavlja samonoseći instalacioni modul namenjen zidnom pisoaru kod kojeg se koristi spoljašnji odnosno nadzidni sistem ispiranja. ITIM ga vodi skraćenim nazivom „Montažni Element Pisoara bez K“, što se može razumeti kao varijanta bez integrisanog kućišta TECE ventila za ispiranje. Prodajni naziv je zato preciziran prema stvarnoj funkciji proizvoda, dok ITIM šifra 9320010 ostaje nepromenjena.

TECE Profil sistem

Modul pripada TECE Profil programu za suvu gradnju. Može da se ugrađuje u TECE Profil predzidne konstrukcije, metalne i drvene pregradne zidove, kao predzidni ili odgovarajući ugaoni modul.

Samonoseći okvir predstavlja čvrstu osnovu za keramiku i omogućava precizno podešavanje svih ključnih instalacionih tačaka.

Namena za spoljašnji ispirač

Za razliku od modula sa integrisanim kućištem skrivenog ventila, 9320010 namenjen je pisoaru sa spoljašnjim odnosno zidno vidljivim ispiračem. Dovod vode priprema se prema konstrukciji izabranog ventila.

Ovo je važna funkcionalna razlika i treba je proveriti pre kupovine jer završni izgled i način upravljanja ispiranjem zavise od tipa ispirača.

Bez integrisanog kućišta ventila

Šifra 9320010 ne predstavlja modul sa U1 ili U2 kućištem. Zbog toga se ne koristi na isti način kao 9320008 ili 9320013.

Ako projekat predviđa TECE tipku ili TECEfilo elektroniku povezanu sa ugradnim ventilom, potrebna je odgovarajuća druga varijanta modula.

Ugradna visina 112 cm

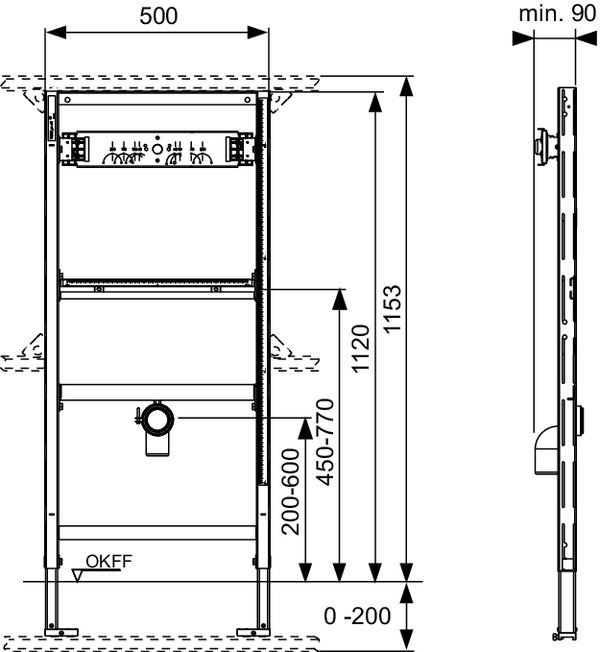

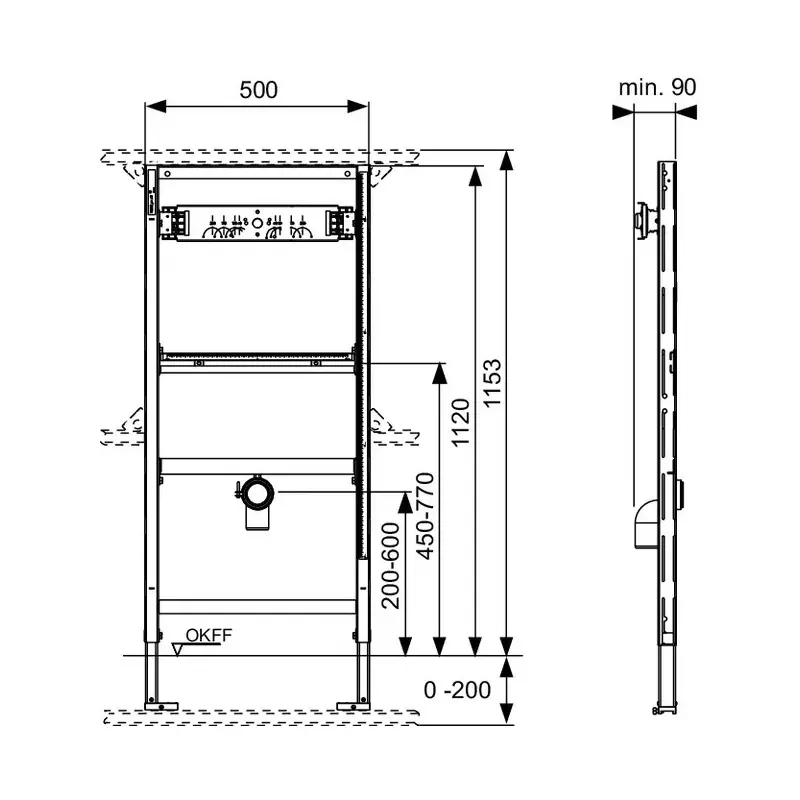

Modul ima konstrukcijsku visinu 1120 mm. Visina samog pisoara se podešava prema modelu keramike i zahtevima projekta.

Pri nivelisanju treba koristiti kotu gotovog poda.

Samonoseći okvir

Metalni okvir ima praškastu zaštitnu završnu obradu i preuzima opterećenje zidnog pisoara. Pravilno pričvršćen modul obezbeđuje stabilnu osnovu čak i kada se koristi u lakoj suvomontažnoj konstrukciji.

Završna obloga zida ne sme se tretirati kao glavni nosač sanitarije.

Podesive noge 0–20 cm

Dve noge omogućavaju prilagođavanje podnoj konstrukciji u rasponu 0–200 mm. Time se modul može uskladiti sa različitim visinama košuljice i završnog poda.

Posle podešavanja okvir mora biti stabilno zaključan i nivelisan.

M8 pričvrsni elementi

Modul koristi dve M8 navojne tačke odnosno pričvrsne vijke za pisoar. Njihov položaj treba uskladiti sa tehničkim crtežom izabrane keramike.

Različiti pisoari mogu imati različit razmak pričvršćenja i zato se položaj podešava pre oblaganja zida.

Podesive šine

Kontinuirano podesive montažne šine omogućavaju prilagođavanje položaja pričvrsnih i instalacionih elemenata prema konkretnom pisoaru.

Ovo olakšava rad kada se koriste modeli različitih proizvođača, ali ne uklanja potrebu za proverom njihovih tehničkih crteža.

Podesiv odvod

Odvodni priključak može da se podesi po visini, što omogućava usklađivanje sa položajem izlaza na keramici.

Pre zatvaranja zida treba izvršiti probnu montažu ili precizno preneti tehničke kote pisoara.

Odvod DN50

Potvrđen je odvodni priključak DN50 sa odgovarajućim zaštitnim čepom tokom građevinskih radova.

Kompatibilan sifon i priključni elementi zavise od konkretnog sanitarno-keramičkog proizvoda.

Dovod za spoljašnji ventil

Pošto se koristi spoljašnji ispirač, dovod vode treba pozicionirati prema njegovom priključku. Visina i horizontalni položaj ventila utiču na izgled i funkcionalnost završene instalacije.

Izabrani ispirač treba da bude poznat pre zatvaranja zida.

Montaža u TECE Profil sistemu

Okvir se može povezati sa TECE Profil profilnim cevima i uklopiti u kompletnu predzidnu konstrukciju.

To omogućava jednostavno izvođenje više sanitarnih modula u istoj ravni.

Montaža u metalnim zidovima

Modul je pogodan i za metalne pregradne konstrukcije. Potrebno je da zid bude projektovan tako da pravilno prihvati nosivi sanitarni element.

Montaža u drvenim zidovima

TECE predviđa i ugradnju u odgovarajuće drvene skeletne konstrukcije. Način fiksiranja treba uskladiti sa nosećom podlogom.

Provera nepropusnosti

Dovod vode prema spoljašnjem ispiraču i odvodna instalacija moraju biti testirani pre zatvaranja predzida. Svi spojevi treba da ostanu potpuno suvi tokom probe.

Završna zidna obloga

Nakon kontrole sistem se zatvara odgovarajućim pločama. Otvori za pričvrsne vijke, dovod i odvod moraju biti precizno izvedeni.

Za spoljašnji ventil posebno treba pravilno izvesti završni priključak jer će ostati vidljiv.

Montaža pisoara

Pisoar se nakon završetka zida postavlja na M8 pričvršćenja, povezuje sa ulaznom garniturom i odvodom i ravnomerno zateže.

Prilikom završne montaže proverava se da keramika stoji stabilno i u pravilnoj osi.

Izbor spoljašnjeg ispirača

Spoljašnji ispirač nije automatski deo ovog modula. Njegov model, način aktiviranja, protok i priključna mera proveravaju se zasebno.

To omogućava veću slobodu izbora, ali zahteva preciznije planiranje kompletne instalacije.

Razlika u odnosu na 9320008

9320008 koristi TECE U1 kućište za ugradni ventil za ispiranje. 9320010 nema takvo integrisano kućište i namenjen je spoljašnjem ispiraču.

Razlika u odnosu na 9320013

9320013 je U2 modul za TECEfilo elektronsko upravljanje. 9320010 je konstrukcijski jednostavnija varijanta za zaseban spoljašnji ventil.

Servis

Pošto je glavni ventil spolja dostupan, njegovo redovno održavanje može da se obavlja bez pristupa skrivenom kućištu unutar zida. Odvod i nosači nakon pravilne montaže ne zahtevaju redovan servis.

Provera pre kupovine

Pre poručivanja treba potvrditi šifru 9320010, da projekat zaista koristi spoljašnji ispirač, model pisoara, položaj odvoda i planiranu visinu. Ako je predviđena TECE skrivena ili senzorska elektronika, treba izabrati drugi odgovarajući modul.

TECE Profil 9320010 predstavlja pouzdanu montažnu osnovu za zidni pisoar sa spoljašnjim ispiračem, sa podesivim nosačima, DN50 odvodom i fleksibilnim podešavanjem položaja sanitarne keramike.
