TECE Profil vodokotlić ugradni 2.0 (9300345)

Opis

Dizajn i uklapanje u prostor

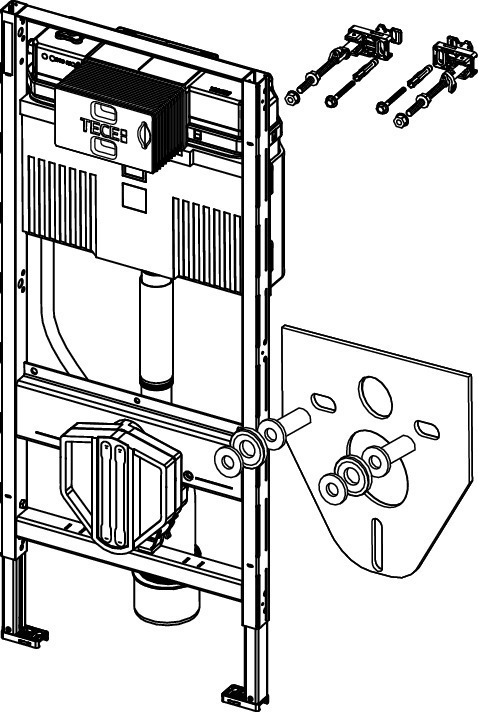

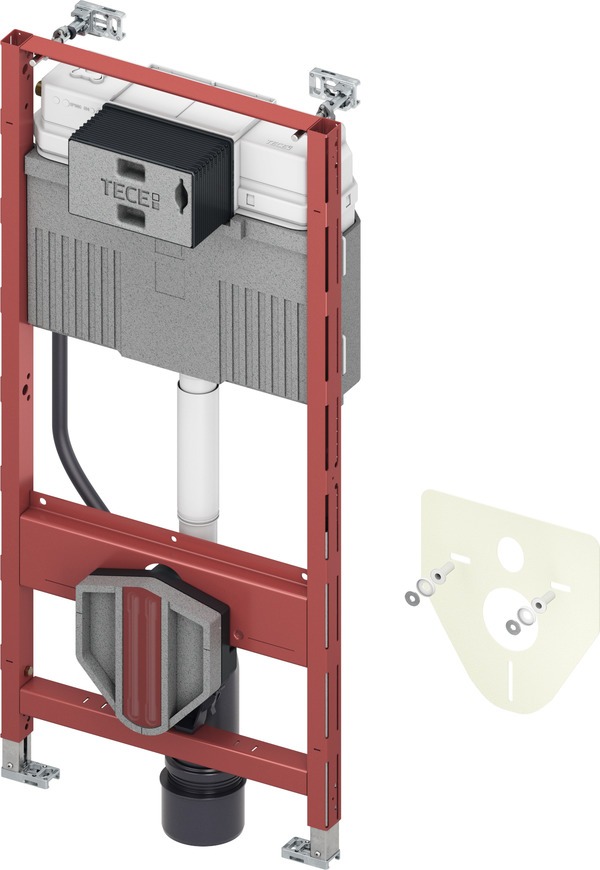

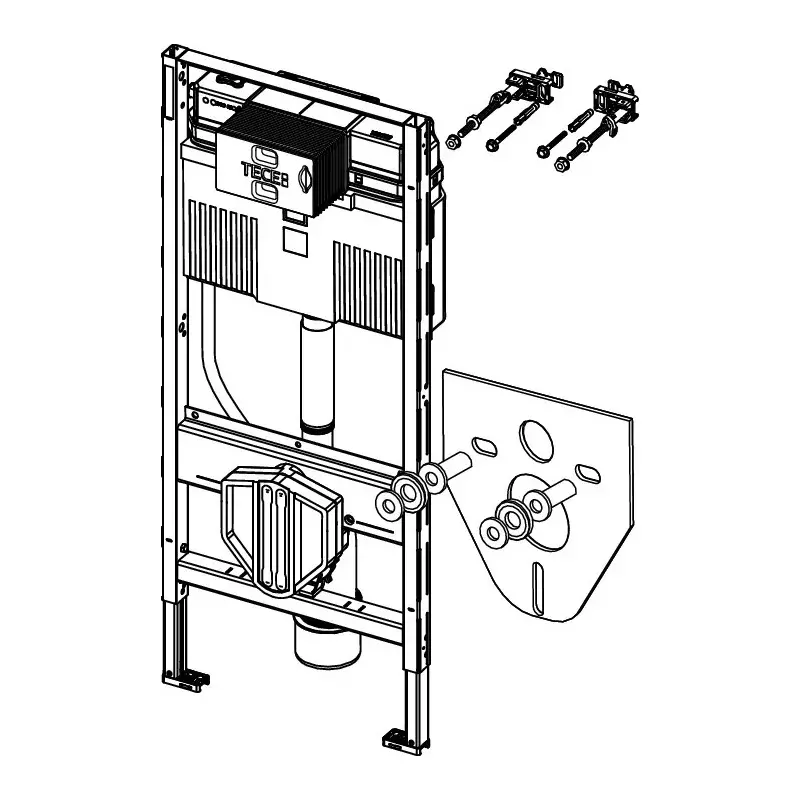

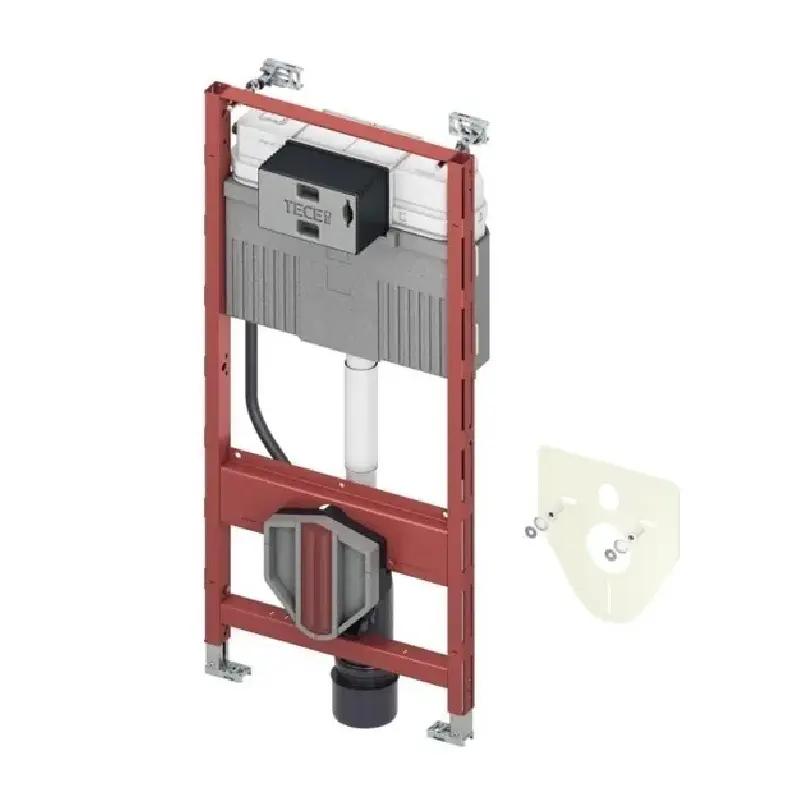

TECE Profil vodokotlić ugradni 2.0 9300345 predstavlja kompletan WC modul namenjen montaži zidne, odnosno konzolne WC šolje. Proizvod objedinjuje samonoseći instalacioni okvir, TECE Uni vodokotlić i odgovarajuće priključne elemente potrebne za formiranje funkcionalne WC zone. Nakon završetka montaže okvir, rezervoar i instalacioni priključci ostaju sakriveni iza zidne obloge, dok u prostoru ostaju vidljivi izabrana WC šolja i kompatibilna TECE tipka za ispiranje.

Ovakav način ugradnje doprinosi urednijem izgledu kupatila jer klasični nadgradni vodokotlić nije vidljiv. Tehnički elementi smešteni su unutar predzidne ili druge odgovarajuće konstrukcije, pa se završni izgled prostora može oblikovati izborom keramike, pločica, tipke za ispiranje i ostale opreme. Sam modul nema dekorativnu ulogu, ali predstavlja osnovu za pravilno postavljanje svih završnih elemenata WC zone.

Ugradna visina modula iznosi 112 cm. Ovaj podatak je važan prilikom planiranja visine predzida, položaja servisnog otvora, tipke i zidne WC šolje. Sve visinske mere potrebno je određivati u odnosu na budući završni nivo poda, uz uračunavanje košuljice, hidroizolacije, lepka, pločica i drugih završnih slojeva.

TECE Profil modul sa Uni vodokotlićem

Proizvod pripada seriji TECE Profil i opremljen je Uni vodokotlićem. Namenjen je pričvršćivanju na profilne cevi sistema TECE Profil, ali se može ugrađivati i u metalne ili drvene konstrukcije. Zvanična dokumentacija potvrđuje i primenu kao predzidni ili ugaoni modul, kao i mogućnost pojedinačne montaže uz odgovarajući način pričvršćivanja.

Okvir modula je samonoseći i praškasto premazan. Njegova funkcija je da obezbedi stabilnu konstrukcionu osnovu za vodokotlić, zidnu WC šolju i pripadajuće priključke. Na okviru se nalaze dva pričvrsna svornjaka i matice M12 za montažu odgovarajuće sanitarne keramike.

Modul poseduje dva nosača čija se dubina može podešavati. Ova mogućnost olakšava prilagođavanje položaja modula građevinskoj podlozi i planiranoj dubini predzidne konstrukcije. Okvir ipak mora biti pravilno nivelisan i stabilno pričvršćen pre povezivanja instalacija i postavljanja završne obloge.

TECE Uni vodokotlić zapremine 10 litara

U okviru modula nalazi se TECE Uni vodokotlić sa ukupnom zapreminom rezervoara od 10 litara. Vodokotlić je fabrički potpuno predmontiran i zapečaćen, što smanjuje broj radova koji se obavljaju u njegovoj unutrašnjosti tokom osnovne instalacije. Rezervoar je izrađen od plastike otporne na udarce i ispitan je prema standardu EN 14055.

Vodokotlić je izolovan od kondenzacije. Ova karakteristika je važna zato što se u rezervoaru nalazi hladna voda, dok je ceo element smešten iza završne zidne obloge. Izolacija doprinosi kontroli pojave kondenzacije na spoljnoj strani rezervoara u uobičajenim uslovima korišćenja.

Uni vodokotlić predviđen je za aktiviranje sa prednje strane. Tipka se postavlja preko servisnog otvora i istovremeno predstavlja završni vidljivi element sistema. Kada je potrebno servisiranje, tipka se uklanja kako bi se pristupilo ulivnom ventilu, ispusnom mehanizmu i drugim unutrašnjim komponentama.

Podešavanje količine ispiranja

TECE Uni vodokotlić fabrički je podešen na veliku količinu ispiranja od 6 litara. U zavisnosti od izabrane WC šolje i uslova kanalizacione instalacije, velika količina može se podesiti na 4,5, 7,5 ili 9 litara. Kod dvokoličinskog sistema mala količina ispiranja iznosi 3 litra.

Potvrđena je i mogućnost opcionog podešavanja na 4/2 litra. Ovakvo podešavanje treba koristiti samo kada je usklađeno sa konstrukcijom WC šolje i odvodnog sistema. Najmanja količina vode nije automatski odgovarajuća za svaku instalaciju, jer na kvalitet ispiranja utiču oblik keramike, dužina i pad odvodne cevi i drugi tehnički uslovi.

Preostala količina vode u rezervoaru može se odmah iskoristiti za dodatno ispiranje. Nakon podešavanja potrebno je izvršiti nekoliko probnih ciklusa kako bi se proverilo da li izabrana količina vode omogućava pravilno ispiranje i da li se vodokotlić nakon svakog ciklusa normalno puni i zatvara.

Jednostruko i dvokoličinsko ispiranje

TECE Profil vodokotlić ugradni 2.0 može se koristiti kao sistem sa jednostrukim ili dvokoličinskim ispiranjem. Konačna funkcija zavisi od izabrane kompatibilne TECE tipke i podešavanja unutrašnjeg mehanizma. Tipka za ispiranje nije sastavni deo proizvoda šifre 9300345 i bira se zasebno.

Kod dvokoličinskog sistema korisnik bira između manje i veće količine vode. Kod jednostrukog sistema aktivira se jedna unapred podešena količina. Pre kupovine tipke potrebno je proveriti da li odgovara TECE Uni vodokotliću i prednjem načinu aktiviranja.

Modul podržava TECE easy fit montažu odgovarajuće tipke. Instalacioni tunel servisnog otvora može se skratiti bez upotrebe alata. Tokom postavljanja zidne obloge ovaj otvor mora ostati čist, pravilno oblikovan i dostupan kako bi kasnije bilo moguće obaviti servisiranje bez rušenja pločica.

Bočni priključak vode R 1/2″

Priključak za dovod vode nalazi se sa bočne strane vodokotlića i izveden je sa spoljašnjim navojem R 1/2″. Zvanična TECE dokumentacija navodi kompatibilnost sa odgovarajućim brzim adapterima. Položaj priključka treba uzeti u obzir prilikom planiranja dovodne cevi i raspoloživog prostora u konstrukciji.

Dovod vode treba povezati dok je modul još otvoren i potpuno dostupan. Nakon povezivanja preporučuje se punjenje rezervoara i provera svih spojeva. Eventualno curenje znatno je lakše otkloniti pre postavljanja zidne obloge nego nakon završetka kupatila.

Priključak ne treba postavljati pod mehaničkim naprezanjem. Dovodna cev mora biti pravilno vođena i pričvršćena kako pokreti ili vibracije ne bi delovali neposredno na priključak vodokotlića.

Tihi hidraulični ulivni ventil

TECE Uni vodokotlić poseduje tihi hidraulični ulivni ventil iz grupe armatura 1 prema standardu DIN 4109. Njegova funkcija je da kontroliše ponovno punjenje rezervoara nakon završenog ispiranja i zaustavi dovod vode kada se dostigne predviđeni nivo.

Ukupan nivo zvuka tokom rada ne zavisi samo od ulivnog ventila. Na njega utiču i konstrukcija predzida, način pričvršćivanja modula, položaj dovodnih i odvodnih cevi, izabrana WC šolja i kvalitet kompletne montaže.

Uz modul se nalazi i set zvučne izolacije za WC šolju. Zvučna izolacija postavlja se u kontaktnoj zoni između sanitarne keramike i završene zidne površine, sa ciljem smanjenja direktnog prenosa vibracija između tvrdih površina.

Odvodni priključak DN 90

TECE Profil modul poseduje odvodno koleno za WC DN 90 sa prelaznim adapterom DN 90/100 izrađenim od PP materijala. Prelazni adapter može se koristiti i za horizontalnu montažu kada uslovi kanalizacione instalacije zahtevaju takvo povezivanje.

Uz modul je predviđena i priključna garnitura za WC DN 90. Priključni elementi koriste se za završno povezivanje zidne WC šolje sa odvodom i sistemom za ispiranje. Cevi je potrebno pripremiti prema stvarnom rastojanju između završene površine zida i zadnje strane keramike.

Nepravilno skraćeni priključci mogu sprečiti da WC šolja pravilno nalegne uz zid ili mogu izazvati loše zaptivanje. Zbog toga je potrebno pažljivo izmeriti svaki element, napraviti pravilan rez i ukloniti oštre ostatke pre postavljanja zaptivki i keramike.

Priprema za elektronski WC sa funkcijom bidea

TECE Profil vodokotlić ugradni 2.0 poseduje praznu cev namenjenu povezivanju elektronskog WC-a sa funkcijom bidea. U priključnoj kutiji predviđena je i zona za električno povezivanje, uključujući kutiju i poklopac za transformator.

Ova priprema omogućava da se tokom grube instalacije planiraju potrebni vodovi za kasniju montažu kompatibilnog elektronskog WC-a. Sama priprema ne znači da su elektronska WC šolja, dovodno crevo, transformator ili drugi završni elementi automatski deo proizvoda.

Položaj priključne kutije i instalacionih vodova treba proveriti prema izabranom modelu WC-a sa funkcijom bidea. Električne radove treba da obavi stručno lice u skladu sa pravilima za instalacije u kupatilima i tehničkim zahtevima konkretnog uređaja.

Montaža u TECE Profil konstrukciju

Modul je namenjen povezivanju sa profilnim cevima sistema TECE Profil. Horizontalni i vertikalni profili formiraju noseću konstrukciju u koju se zatim integriše WC modul. Za povezivanje se koriste odgovarajući originalni spojni i pričvrsni elementi sistema TECE Profil.

Modul se može ugrađivati i u metalne ili drvene konstrukcije, kao predzidni ili ugaoni element. Izbor pričvršćivača zavisi od konkretnog načina montaže i građevinske podloge. Nije opravdano pretpostaviti da jedan pričvrsni set odgovara svim vrstama konstrukcija.

Pre zatvaranja zida potrebno je proveriti stabilnost okvira, položaj vodokotlića, dovod vode, odvodno koleno, navojne svornjake M12 i servisni otvor. Modul mora biti poravnat u horizontalnom i vertikalnom pravcu kako bi završna WC šolja i tipka bile pravilno postavljene.

Dimenzije i planiranje prostora

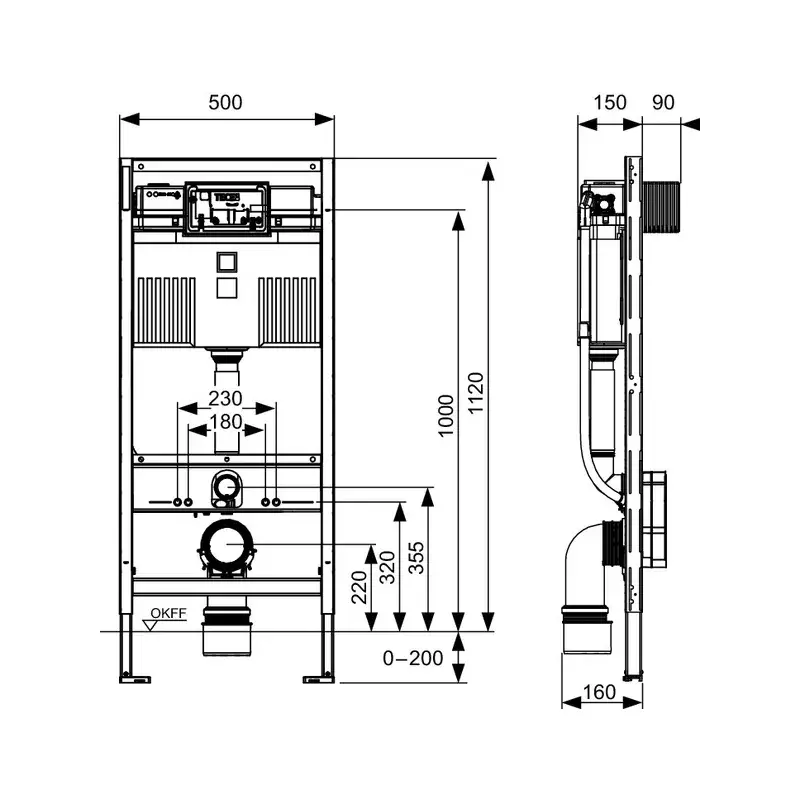

Potvrđena širina modula iznosi 50 cm, dok ugradna visina iznosi 112 cm. Tehnički crtež prikazuje osnovnu dubinu od približno 16 cm, uz nosače čija se dubina može prilagođavati. Konačna dubina završene predzidne konstrukcije zavisi od položaja modula, priključaka, profila i zidne obloge.

Razmak pričvrsnih tačaka za WC šolju može biti 18 ili 23 cm. Ovaj podatak treba proveriti prema tehničkom crtežu izabrane keramike. Podešavanje nogica omogućeno je u rasponu do 20 cm, ali se konačan položaj uvek određuje u odnosu na završni nivo poda.

Pravilno planiranje dimenzija važno je kako bi ostalo dovoljno prostora za kanalizacioni priključak, dovod vode, servisni otvor i završnu oblogu. Sve mere treba potvrditi na konkretnom proizvodu i mestu montaže pre izvođenja konstrukcije.

Održavanje i servisni pristup

Nakon završene montaže vodokotlić, okvir i instalacioni priključci ostaju skriveni iza zida. Unutrašnjim komponentama pristupa se kroz servisni otvor koji zatvara odgovarajuća TECE tipka za ispiranje.

Ako se pojave stalno proticanje vode, sporo punjenje ili nepravilno aktiviranje, potrebno je proveriti ulivni ventil, ispusni mehanizam i elemente koji povezuju tipku sa vodokotlićem. Pravilno pripremljen servisni otvor omogućava ove radove bez rušenja završne zidne obloge.

TECE Profil vodokotlić ugradni 2.0 9300345 predstavlja WC modul sa Uni rezervoarom zapremine 10 litara, ugradnom visinom 112 cm i prednjim aktiviranjem. Podesive količine ispiranja, bočni priključak R 1/2″, odvod DN 90, easy fit montaža tipke i priprema za elektronski WC sa funkcijom bidea omogućavaju široku primenu uz pravilno planiranje i stručnu montažu.
