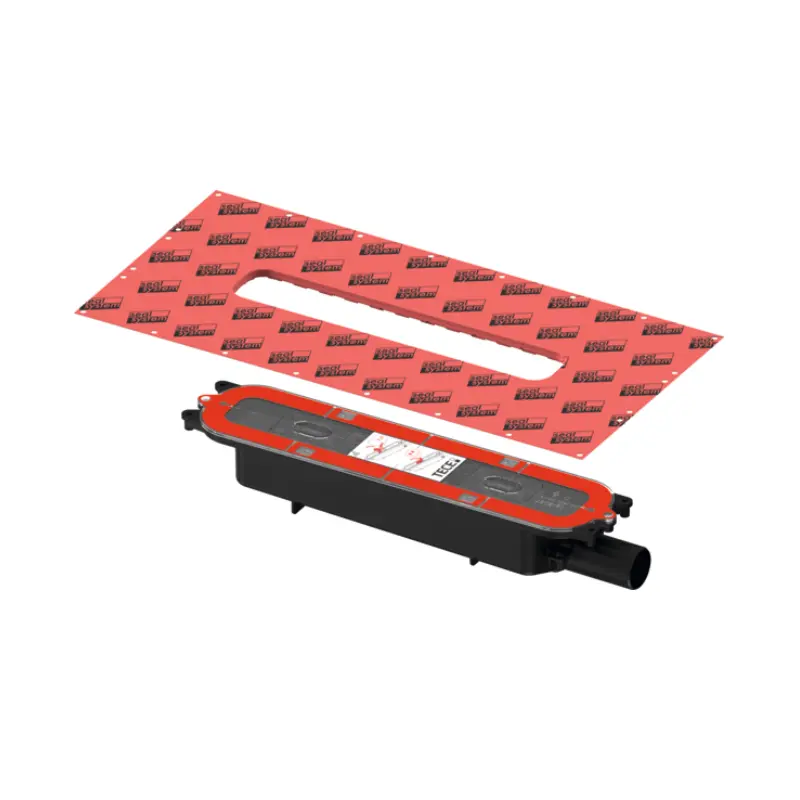

TECE niski odvod za Drainprofile tuš kanalice DN 40 bočni 673001

Niski odvod za TECE Drainprofile sistem

TECE 673001 je niski odvodni element namenjen za kompletiranje modularnog TECE Drainprofile sistema linijskog odvodnjavanja. Ugrađuje se u cementnu košuljicu i povezuje sa bočno postavljenom kanalizacionom cevi nominalnog prečnika DN 40.

Proizvod predstavlja donji sifonski deo sistema. Završni TECE Drainprofile tuš profil postavlja se iznad odvoda, u sloj lepka za pločice, i kupuje se zasebno prema potrebnoj dužini, boji i završnoj obradi.

Zvanična oznaka proizvoda je TECEdrainprofile drain “flat”, DN 40 side drain, dok je šifra artikla 673001. GTIN proizvoda je 4027255061965.

Ravna izvedba za malu visinu poda

Glavna karakteristika ovog modela je niska konstrukciona visina. Minimalna ugradna visina iznosi 65 mm, zbog čega se odvod može koristiti u podnim konstrukcijama u kojima nema dovoljno prostora za standardni Drainprofile odvod.

Niska izvedba posebno je značajna kod:

• renoviranja postojećih kupatila
• objekata sa tankom međuspratnom konstrukcijom
• kupatila sa ograničenom visinom košuljice
• tuševa u ravni sa podom
• situacija u kojima završni nivo poda ne može značajno da se podigne
• zamene klasične tuš kade walk-in tuš prostorom

Mala ugradna visina podrazumeva i niži vodeni zatvarač i manji kapacitet odvodnje u odnosu na standardni model, pa je potrebno proveriti protok ugrađene tuš opreme.

Primena sa Drainprofile tuš kanalicama

TECE niski odvod 673001 namenjen je odgovarajućim TECE Drainprofile tuš profilima. Modularni sistem omogućava da se sifonski odvod ugradi u košuljicu, dok se završni profil postavlja nakon izvođenja hidroizolacije, u sloj lepka za pločice.

Odvojeno se biraju:

• odvodni element
• dužina tuš profila
• boja i završna obrada profila
• način montaže odvoda
• dodatna zvučna izolacija
• završna podna obloga

Odvod 673001 ne može se koristiti kao samostalna tuš kanalica bez odgovarajućeg TECE Drainprofile završnog profila.

Bočni priključak DN 40

Odvod ima bočni priključak nominalnog prečnika DN 40. Namenjen je povezivanju sa horizontalno postavljenom kanalizacionom cevi koja prolazi kroz podnu konstrukciju.

Pre ugradnje treba proveriti:

• prečnik postojeće kanalizacione cevi
• položaj cevi u odnosu na tuš profil
• potreban pad instalacije
• raspoloživu visinu poda
• dužinu odvodne trase
• broj promena pravca cevi
• potreban kapacitet odvodnje
• pristup radi održavanja

Manji prečnik priključka i niska konstrukcija zahtevaju precizno izvođenje odvodne instalacije sa odgovarajućim padom.

Minimalna ugradna visina 65 mm

Minimalna ugradna visina odvoda iznosi 65 mm. TECE ovu meru definiše kao rastojanje od donje ivice odvodnog tela do gornje ivice cementne košuljice.

Ova mera ne uključuje:

• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• završni Drainprofile tuš profil
• dodatne završne slojeve poda

Prilikom planiranja ukupne konstrukcione visine potrebno je uračunati i pad kanalizacione cevi DN 40, kao i pad površine tuš prostora prema završnom profilu.

Minimalna ugradna visina od 65 mm predstavlja jednu od glavnih prednosti ove ravne izvedbe.

Kapacitet odvodnje pri 10 mm vode

Deklarisani kapacitet odvodnje iznosi najmanje 0,40 l/s pri visini vode od 10 mm iznad poklopca završnog tuš profila. To približno odgovara protoku od najmanje 24 litra u minuti.

Ovaj kapacitet treba uporediti sa protokom ugrađene tuš opreme, naročito ako se koriste:

• velike tuš ruže
• usponski tuševi sa više izlaza
• bočne mlaznice
• tuš ručica i tuš ruža istovremeno
• termostatski sistemi visokog protoka

Zbirni protok svih izlaza koji mogu raditi istovremeno ne bi trebalo da premaši stvarni kapacitet kompletnog odvodnog sistema.

Kapacitet odvodnje pri 20 mm vode

Pri visini vode od 20 mm iznad poklopca profila, odvod postiže kapacitet od najmanje 0,52 l/s, odnosno približno 31,2 litra u minuti.

Stvarni protok nakon ugradnje zavisi od:

• pravilnog pada odvodne cevi
• dužine kanalizacione trase
• broja kolena
• čistoće sifona
• čistoće završnog profila
• pravilnog povezivanja odvoda
• formiranog pada poda
• stanja kanalizacione instalacije

Deklarisana vrednost predstavlja rezultat ispitivanja prema standardu EN 1253.

Vodeni zatvarač visine 25 mm

TECE niski odvod 673001 ima vodeni zatvarač visine 25 mm. Vodeni zatvarač formira barijeru između kanalizacione instalacije i kupatila i smanjuje prolazak neprijatnih mirisa iz odvoda.

Visina vodenog zatvarača manja je nego kod standardnog Drainprofile odvoda, što omogućava nižu ugradnju.

Za pravilan rad potrebno je:

• pravilno postaviti sifonski uložak
• redovno čistiti unutrašnje komponente
• održavati vodu u sifonu
• proveriti ventilaciju kanalizacije
• sprečiti dugotrajno isušivanje odvoda

U kupatilima koja se retko koriste voda u niskom sifonu može brže ispariti, pa je potrebno povremeno pustiti vodu u kanalicu.

Uklonjivi sifonski uložak

Odvod ima uklonjivi sifonski uložak, što omogućava pristup unutrašnjosti odvoda radi redovnog čišćenja i servisiranja.

Postupak održavanja može da obuhvati:

• uklanjanje poklopca završnog profila
• pristup odvodnom elementu
• vađenje sifonskog uloška
• uklanjanje dlaka i sapunice
• ispiranje uloška
• čišćenje kućišta odvoda
• proveru prolaza prema cevi
• vraćanje sifonskog uloška
• proveru protoka puštanjem vode

Odgovarajući rezervni sifonski uložak za niski odvod ima šifru 675006.

Seal System hidroizolaciona manžetna

TECE niski odvod isporučuje se sa fabrički ugrađenom fleksibilnom Seal System hidroizolacionom manžetnom. Manžetna se klik sistemom povezuje sa kućištem odvoda i služi za povezivanje sa površinskom hidroizolacijom poda.

Fabrički pripremljena manžetna doprinosi:

• kontrolisanom spoju odvoda i hidroizolacije
• smanjenju mogućnosti nepravilnog zaptivanja
• jednostavnijoj montaži
• fleksibilnom prilagođavanju okolnoj površini
• povezivanju sa hidroizolacionim premazom

Manžetna ne predstavlja kompletnu hidroizolaciju tuš prostora. Potrebno je izvesti celovit hidroizolacioni sistem poda, zidova, uglova i prodora instalacija.

Usklađenost sa standardom DIN 18534

TECE Drainprofile odvod 673001 ispunjava zahteve standarda DIN 18534, koji se odnosi na hidroizolaciju unutrašnjih prostora.

Hidroizolacioni sistem treba da obuhvati:

• Seal System manžetnu odvoda
• celu površinu poda tuš zone
• spojeve poda i zidova
• unutrašnje uglove
• prodore vodovodnih instalacija
• zidove izložene direktnom kvašenju
• spojeve uz staklenu pregradu

Svi elementi sistema moraju biti međusobno kompatibilni.

Integrisan anker za košuljicu

Kućište odvoda ima integrisano sidrenje za cementnu košuljicu. Njegova funkcija je da stabilno poveže odvodni element sa okolnom podnom konstrukcijom.

Integrisani anker doprinosi:

• stabilnosti odvoda
• smanjenju pomeranja tokom radova
• pravilnom oslanjanju kućišta
• povezivanju sa cementnom košuljicom
• zadržavanju projektovanog položaja

Košuljica treba ravnomerno da ispuni prostor oko kućišta, bez šupljina koje mogu smanjiti stabilnost sistema.

Zvučno-izolaciona traka

U kompletu se nalazi prefabrikovana zvučno-izolaciona traka prilagođena obliku odvodnog elementa. Njena funkcija je smanjenje direktnog prenosa vibracija između odvoda i građevinske konstrukcije.

Zvučno-izolaciona traka doprinosi:

• elastičnom odvajanju odvoda
• smanjenju prenosa instalacione buke
• boljoj integraciji u plivajuću podnu konstrukciju
• smanjenju krutih zvučnih mostova

Odgovarajuća rezervna zvučno-izolaciona traka ima šifru 675004.

Drainbase podloga kupuje se zasebno

Za dodatnu zvučnu izolaciju kupatila može se koristiti TECE Drainbase podloga. Ona nije uključena uz odvod 673001 i poručuje se zasebno.

Drainbase podloga postavlja se:

• ispod plivajuće košuljice
• u području tuša
• oko linijskog odvoda
• preko kompletne površine kupatila

Podloga služi za smanjenje udarne i instalacione buke, ali ne zamenjuje hidroizolaciju.

Zaštitni građevinski poklopac

Odvod se isporučuje sa zaštitnim građevinskim poklopcem. Poklopac štiti unutrašnjost odvoda od cementa, lepka, prašine i drugih građevinskih nečistoća.

Treba ga koristiti tokom:

• povezivanja odvoda
• izvođenja cementne košuljice
• nanošenja hidroizolacije
• postavljanja podnih pločica
• fugovanja
• završnih radova

Pre puštanja sistema u rad zaštitni poklopac se uklanja, a odvod i sifon se proveravaju i čiste.

Rezervni zaštitni poklopac sa vijcima ima šifru 675016.

Pomična zaptivka za povezivanje sa profilom

TECE niski odvod ima pomičnu zaptivku koja služi za povezivanje sa završnim Drainprofile tuš profilom i kompenzaciju građevinskih tolerancija.

Pomična konstrukcija omogućava:

• lakše poravnanje odvoda i profila
• kompenzaciju manjih odstupanja
• preciznije završno povezivanje
• prilagođavanje stvarnom položaju na gradilištu
• smanjenje naprezanja na spoju

Ova mogućnost ne zamenjuje precizno pozicioniranje odvoda i pravilno nivelisanje tokom montaže.

Ugradnja u cementnu košuljicu

Odvod 673001 ugrađuje se u cementnu košuljicu. Njegov položaj treba uskladiti sa planiranim mestom završnog tuš profila, pravcem odvodne cevi i rasporedom podne keramike.

Tipičan redosled radova obuhvata:

• određivanje položaja tuš profila
• pripremu odvodne cevi DN 40
• pozicioniranje niskog odvoda
• povezivanje sa kanalizacionom cevi
• nivelisanje i pričvršćivanje
• proveru nepropusnosti
• izvođenje košuljice
• povezivanje manžetne sa hidroizolacijom
• postavljanje završnog profila
• postavljanje keramike

Sistem treba ispitati vodom pre zatvaranja poda.

Montažni nosači kupuju se zasebno

Zidni i podni montažni nosači nisu deo osnovnog pakovanja i kupuju se zasebno kao opciona oprema.

Nosači se koriste za:

• pozicioniranje odvoda
• pričvršćivanje uz zid
• stabilizaciju na podu
• podešavanje položaja
• sprečavanje pomeranja tokom izvođenja košuljice

Izbor odgovarajućeg nosača zavisi od konstrukcije poda i planiranog položaja tuš profila.

Montažne nogice kupuju se zasebno

Montažne nogice predstavljaju opcionu opremu i nisu uključene uz artikal 673001.

Mogu se koristiti za:

• podešavanje visine odvoda
• precizno nivelisanje
• stabilizaciju pre izvođenja košuljice
• prilagođavanje neravnoj podlozi
• održavanje projektovanog položaja

Pre poručivanja treba proveriti kompatibilnost nogica sa niskim Drainprofile odvodom.

Standard EN 1253-6

TECE niski odvod 673001 ispunjava zahteve standarda EN 1253-6.

Deklarisani kapacitet odvodnje i funkcionalnost sistema podrazumevaju:

• pravilnu montažu
• odgovarajući pad cevi DN 40
• čist sifonski uložak
• pravilno povezan završni profil
• pravilno izvedenu košuljicu
• neprekidnu hidroizolaciju
• redovno održavanje

Niski odvod nije kompletna tuš kanalica

Šifra 673001 odnosi se na niski odvodni element sa sifonom i bočnim priključkom DN 40.

Artikal ne sadrži:

• završni TECE Drainprofile tuš profil
• završni poklopac profila
• kanalizacionu cev DN 40
• zidne ili podne nosače
• montažne nogice
• Drainbase podlogu
• cementnu košuljicu
• kompletan hidroizolacioni sistem
• lepak za pločice
• podnu keramiku
• sanitarni silikon

Za kompletan sistem potrebno je zasebno izabrati odgovarajući Drainprofile završni profil.

Rezervni delovi

Za TECE niski odvod 673001 dostupni su sledeći rezervni delovi:

• Seal System hidroizolaciona manžetna: 675005
• Sifonski uložak za niski odvod: 675006
• Zvučno-izolaciona traka: 675004
• Kuka za vađenje sifonskog uloška: 675009
• Zaštitni poklopac sa vijcima: 675016

Dostupnost pojedinačnih delova omogućava servisiranje sistema bez zamene kompletnog odvodnog elementa.

Sadržaj isporuke

Artikal obuhvata:

• TECE niski Drainprofile odvod
• bočni priključak DN 40
• uklonjivi sifonski uložak
• vodeni zatvarač visine 25 mm
• fabrički ugrađenu Seal System manžetnu
• integrisani anker za košuljicu
• prefabrikovanu zvučno-izolacionu traku
• zaštitni građevinski poklopac
• pomičnu zaptivku za povezivanje sa tuš profilom

Artikal ne obuhvata:

• završni Drainprofile tuš profil
• montažne nosače
• montažne nogice
• Drainbase zvučno-izolacionu podlogu
• kanalizacionu cev
• cementnu košuljicu
• kompletan hidroizolacioni sistem
• lepak za pločice
• podnu keramiku
• ostali građevinski materijal
