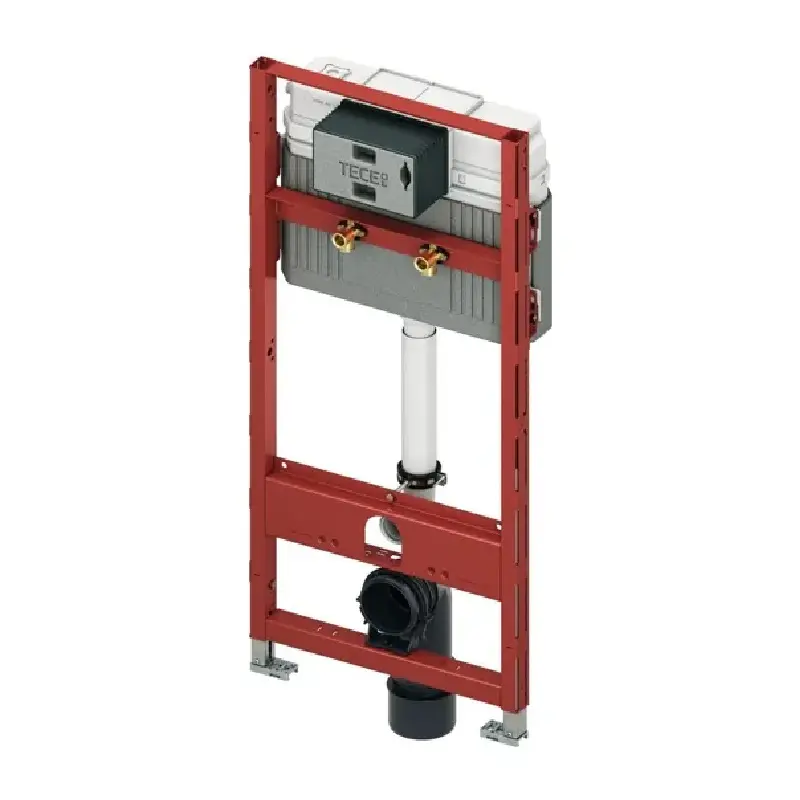

TECE Profil element sa vodokotlićem za trokader (9300366)

Opis

Namenski instalacioni element za trokader

TECE Profil element sa vodokotlićem za trokader 9300366 predstavlja namenski instalacioni modul predviđen za ugradnju odgovarajućeg GEBERIT Publica izlivnog lavaboa. Ovakva sanitarna keramika u domaćoj praksi često se naziva trokader i koristi se prvenstveno u tehničkim, servisnim, poslovnim, ugostiteljskim, zdravstvenim i drugim prostorima u kojima je potreban duboki izlivni lavabo sa mogućnošću ispiranja.

Proizvod ne treba predstavljati kao standardni ugradni vodokotlić za klasičnu zidnu ili podnu WC šolju. Iako se u zvaničnoj dokumentaciji koristi naziv WC modul, artikal 9300366 ima posebnu namenu i prilagođen je GEBERIT Publica izlivnom lavabou. Njegova konstrukcija, položaj priključaka, visina i raspored elemenata usklađeni su sa ovom vrstom sanitarne keramike.

Pre kupovine potrebno je proveriti tačan model trokadera, tehnički crtež keramike, položaj priključaka, način pričvršćivanja i uslove odvodne instalacije. Podudaranje opšte namene nije dovoljno da potvrdi kompatibilnost sa drugim modelima izlivnih lavaboa.

TECE Profil serija

Proizvod pripada seriji TECE Profil. Modul je namenjen povezivanju sa profilnim cevima sistema TECE Profil, kao i ugradnji u odgovarajuće metalne ili drvene konstrukcije. U zavisnosti od projekta, može se koristiti kao predzidni ili ugaoni element uz odgovarajuće sistemske pričvršćivače.

Osnovu proizvoda čini samonoseći instalacioni okvir sa zaštitnim premazom. Okvir obezbeđuje stabilnu osnovu za vodokotlić, sanitarnu keramiku, dovodne priključke i odvodnu instalaciju. Iako nakon završetka radova ostaje skriven iza zidne obloge, njegov pravilan položaj direktno utiče na stabilnost i funkcionalnost kompletnog sistema.

Modul pre zatvaranja konstrukcije mora biti pravilno postavljen, nivelisan i stabilno pričvršćen. Svako odstupanje u horizontalnom ili vertikalnom pravcu može otežati postavljanje keramike, povezivanje odvoda, montažu armature i izradu ravne završne zidne površine.

Ugradna visina od 134 cm

Potvrđena ugradna visina modula iznosi 1340 mm, odnosno 134 cm. Ova mera odnosi se na visinu instalacionog elementa, a ne na visinu gornje ivice trokadera niti na ukupnu visinu završnog zida.

Položaj sanitarne keramike zavisi od njenog tehničkog crteža, visine pričvrsnih tačaka i završnog nivoa poda. Ako pod još nije završen, potrebno je unapred uračunati košuljicu, hidroizolaciju, lepak, keramičke pločice ili drugu završnu oblogu.

Pogrešno određena početna visina može dovesti do neusklađenosti između keramike, odvodnog priključka i priključaka za armaturu. Zbog toga se konačno pričvršćivanje modula obavlja tek nakon provere svih projektovanih mera.

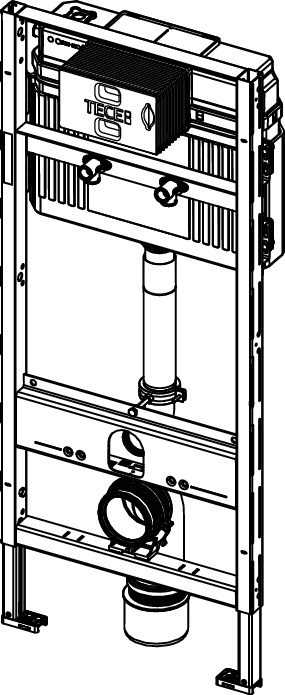

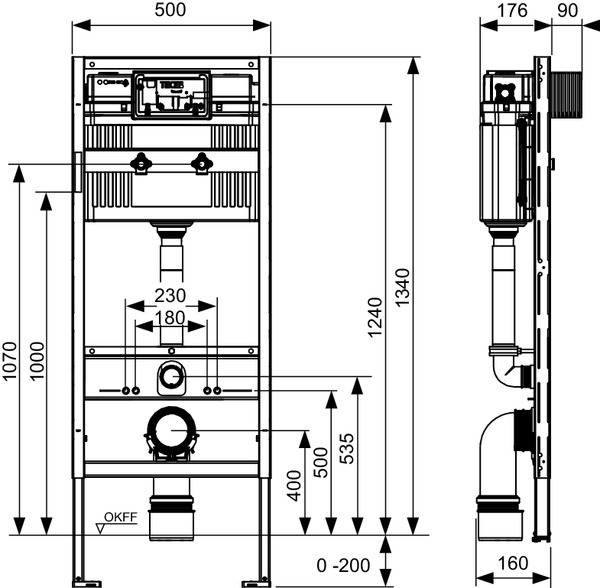

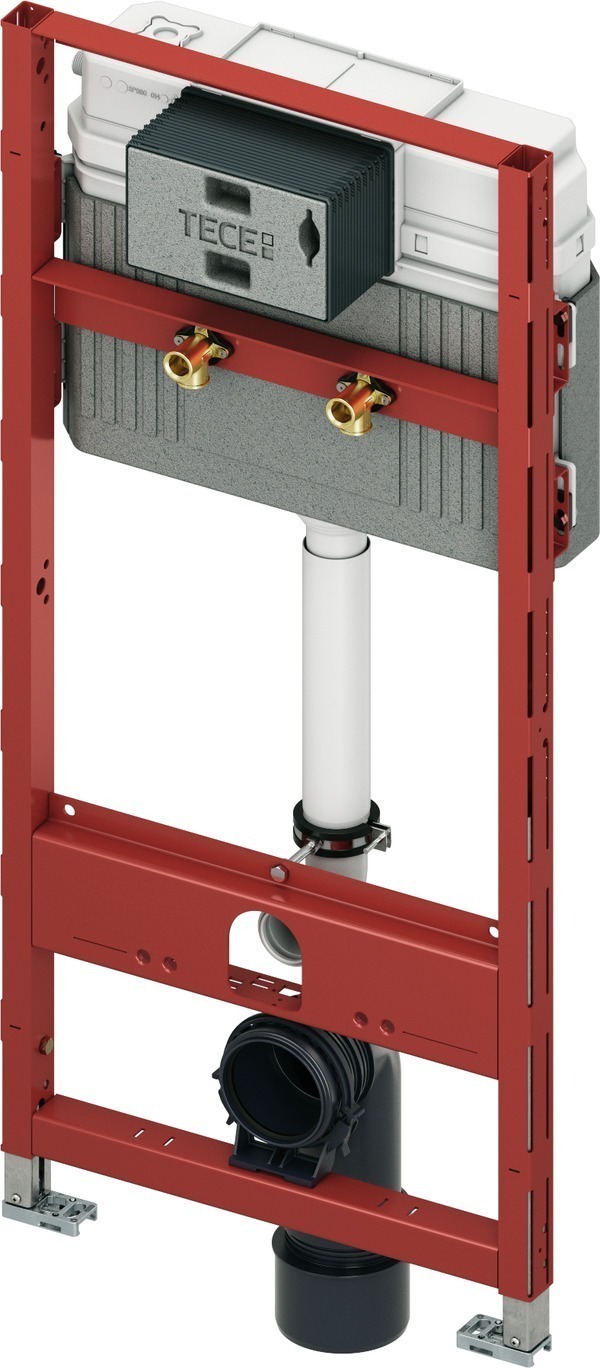

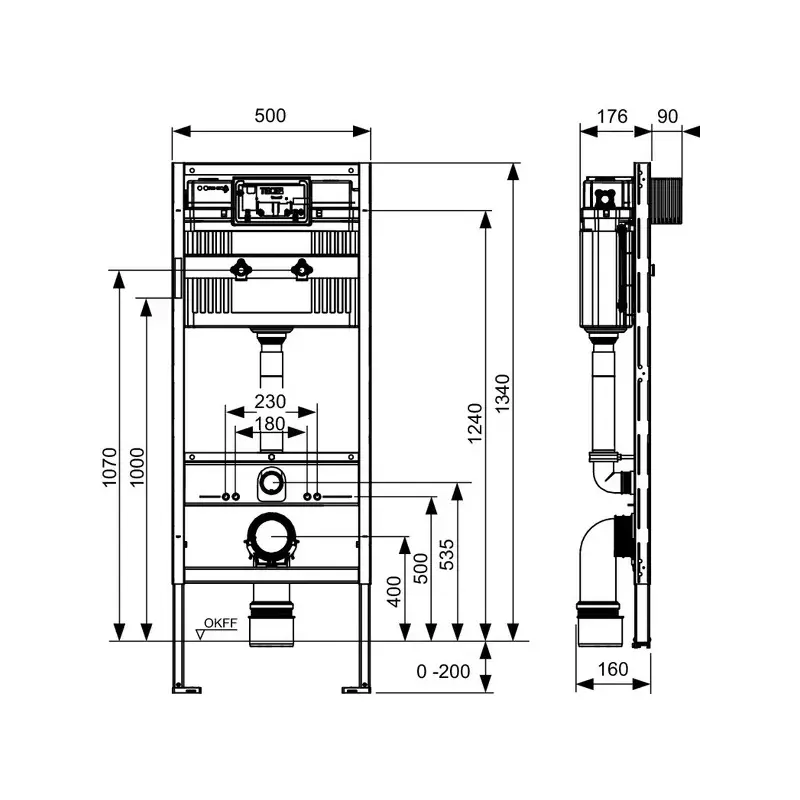

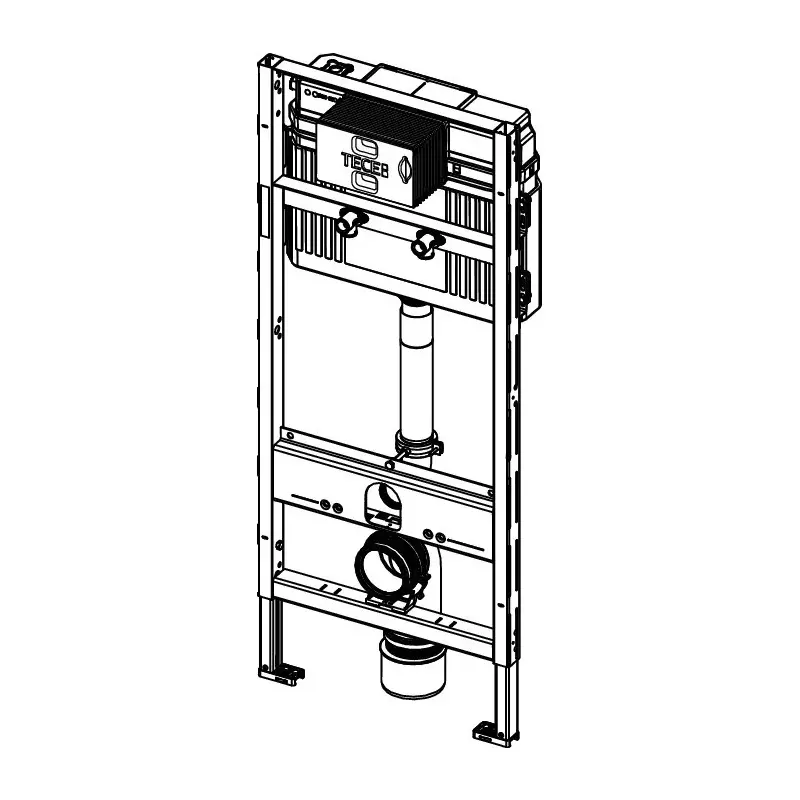

Dimenzije i planiranje instalacione zone

TECE Profil element za trokader ima osnovnu širinu približno 50 cm, dubinu oko 16 cm i ugradnu visinu od 134 cm. Konačna dubina završene predzidne konstrukcije može biti veća i zavisi od položaja cevi, pričvršćivača, profila i debljine zidne obloge.

Pre montaže treba proveriti da li u planiranom prostoru postoji dovoljno mesta za modul, vodokotlić, dovod vode, odvodnu cev, priključke za nadzidnu armaturu i servisni otvor. Potrebno je ostaviti i dovoljno slobodnog prostora ispred keramike za njeno praktično korišćenje.

Kod tehničkih prostorija treba uzeti u obzir i položaj podnog slivnika, vrata, polica, opreme za održavanje i drugih instalacija. Dobro planiran raspored smanjuje mogućnost preklapanja priključaka i potrebe za naknadnim prepravljanjem konstrukcije.

TECE Uni vodokotlić

Modul je opremljen TECE Uni vodokotlićem sa ukupnom zapreminom rezervoara od 10 litara. Vodokotlić je fabrički predmontiran i pripremljen za povezivanje sa instalacijom.

Rezervoar je izrađen od plastike otporne na udarce i ispitan prema standardu EN 14055. Vodokotlić je izolovan od kondenzacije, što doprinosi kontroli pojave vlage na njegovoj spoljašnjoj površini kada se u rezervoaru nalazi hladna voda.

Aktiviranje se obavlja sa prednje strane. Servisni otvor vodokotlića ujedno predstavlja mesto na koje se postavlja odgovarajuća TECE tipka za ispiranje. Tipka nije potvrđena kao sastavni deo artikla i bira se zasebno.

Podešavanje količine ispiranja

Fabrički podešena velika količina ispiranja iznosi 6 litara. Prema zvaničnim podacima, velika količina može se podesiti na 4,5, 7,5 ili 9 litara. Kod dvokoličinskog sistema mala količina vode iznosi 3 litra.

Odgovarajuće podešavanje treba uskladiti sa GEBERIT Publica keramikom, načinom korišćenja i odvodnom instalacijom. Najmanja količina vode nije automatski najbolje rešenje u svakoj situaciji, naročito kod izlivnog lavaboa koji se može koristiti za pražnjenje ili ispiranje različitih posuda.

Nakon podešavanja potrebno je izvršiti više probnih ciklusa. Treba proveriti da voda pravilno ulazi u keramiku, da se sadržaj nesmetano odvodi i da se vodokotlić nakon svakog ispiranja pravilno puni i zatvara.

Jednostruko i dvokoličinsko ispiranje

TECE Uni vodokotlić može se koristiti sa odgovarajućom tipkom za jednostruko ili dvokoličinsko ispiranje. Konačna funkcija zavisi od izabrane TECE tipke i podešavanja mehanizma unutar vodokotlića.

Kod dvokoličinskog ispiranja korisnik bira između manje i veće količine vode. Kod jednostrukog sistema aktivira se jedna podešena količina. Pre kupovine tipke treba proveriti njenu kompatibilnost sa Uni vodokotlićem i prednjim načinom aktiviranja.

Servisni otvor mora ostati čist, pravilno oblikovan i dostupan. Ne sme se zazidati ili previše smanjiti, jer se kroz njega pristupa ulivnom i ispusnom ventilu tokom održavanja.

Bočni priključak vode R 1/2″

Priključak za dovod vode nalazi se sa bočne strane vodokotlića i izveden je sa spoljašnjim navojem R 1/2″. Položaj priključka treba uzeti u obzir prilikom planiranja trase dovodne cevi.

Dovod vode treba povezati dok je modul potpuno otvoren i dostupan. Cev mora biti pravilno usmerena i pričvršćena, bez nepotrebnog mehaničkog opterećenja priključnog mesta.

Nakon povezivanja potrebno je napuniti rezervoar i proveriti sve dostupne spojeve. Eventualno kapanje ili vlaženje mora se ukloniti pre zatvaranja predzidne konstrukcije.

Tihi hidraulični ulivni ventil

TECE Uni vodokotlić opremljen je tihim hidrauličnim ulivnim ventilom. Njegova funkcija je da kontroliše ponovno punjenje rezervoara nakon završenog ispiranja i prekine dovod kada voda dostigne predviđeni nivo.

Smanjena buka pri punjenju može biti važna u poslovnim, zdravstvenim, ugostiteljskim i drugim objektima u kojima se tehnička prostorija nalazi blizu prostora koji se redovno koriste.

Ukupan nivo buke ipak zavisi i od načina pričvršćivanja modula, konstrukcije zida, položaja cevi, odvodnog sistema i kvaliteta montaže. Zbog toga sve komponente moraju biti pravilno postavljene i učvršćene.

Priključci za nadzidnu armaturu

Modul poseduje dve unapred postavljene priključne ploče za odgovarajuću nadzidnu armaturu. Priključci su predviđeni u dimenziji 1/2″ x 1/2″ i pripremljeni su tako da omoguće pravilno povezivanje armature koja se koristi sa GEBERIT Publica trokaderom.

Njihov položaj, visina i međusobni razmak treba proveriti prema tehničkom crtežu izabrane armature i sanitarne keramike. Neusklađenost priključaka može otežati završnu montažu ili zahtevati otvaranje već završene konstrukcije.

Priključne ploče moraju biti stabilno pričvršćene kako se ne bi pomerale prilikom postavljanja armature. Priključke treba zaštititi od prašine, maltera i drugih građevinskih materijala do završetka grubih radova.

Pričvršćivanje sanitarne keramike

Na okviru se nalaze pričvrsni svornjaci i navrtke M12 za montažu odgovarajućeg GEBERIT Publica izlivnog lavaboa. Položaj pričvrsnih elemenata mora biti usklađen sa otvorima na konkretnoj keramici.

Pre zatvaranja zida treba proveriti da li su svornjaci pravilno poravnati i dovoljno izvučeni u odnosu na buduću debljinu zidne obloge. Potrebno je uračunati pločice, lepak i druge završne slojeve.

Keramika se nakon završetka zida postavlja i ravnomerno pričvršćuje. Prekomerno zatezanje treba izbegavati jer može opteretiti ili oštetiti sanitarni element.

Podesivi podni oslonci

Modul ima podesive podne oslonce koji omogućavaju prilagođavanje visine u odnosu na završni pod. Potvrđen opseg podešavanja iznosi od 0 do 20 cm.

Oba oslonca treba podesiti ravnomerno kako okvir ne bi bio nagnut ili uvijen. Nakon određivanja visine modul se stabilno pričvršćuje prema predviđenom načinu ugradnje.

Podešavanje oslonaca ne zamenjuje pravilnu pripremu podloge. Pod mora biti stabilan, a pričvrsni elementi izabrani prema vrsti konstrukcije i uslovima na mestu montaže.

Odvodni priključak DN 90

Modul poseduje odvodno koleno DN 90 sa prelaznim adapterom DN 90/100 od PP materijala. Adapter je pogodan i za horizontalno povezivanje kada konkretna kanalizaciona instalacija zahteva takvu izvedbu.

Položaj odvodnog kolena mora biti usklađen sa priključkom GEBERIT Publica trokadera i pravcem kanalizacione cevi. Spoj ne sme biti izveden pod nepravilnim uglom ili mehaničkim naprezanjem.

Pre zatvaranja konstrukcije treba proveriti naleganje svih odvodnih spojeva. Zaštitne čepove treba zadržati na priključcima tokom grubih radova kako građevinski materijal ne bi dospeo u odvod.

Montaža u TECE Profil konstrukciju

TECE Profil element može se povezati sa profilnim cevima sistema TECE Profil. Horizontalni i vertikalni profili formiraju instalacionu konstrukciju u koju se postavlja modul.

Moguća je i montaža u odgovarajuću metalnu ili drvenu konstrukciju, kao i primena u predzidnoj ili ugaonoj instalaciji. Potrebni pričvrsni elementi biraju se prema konkretnom načinu montaže i građevinskoj podlozi.

Pre postavljanja završne obloge potrebno je proveriti stabilnost modula, dovod vode, priključke za armaturu, odvod, svornjake za keramiku i položaj servisnog otvora.

Kontrola pre zatvaranja konstrukcije

Vodokotlić treba napuniti i aktivirati nekoliko puta dok je instalacija potpuno dostupna. Tokom provere treba pregledati bočni priključak R 1/2″, ulivni ventil, rezervoar, ispusni mehanizam i odvodni spoj.

Posebno treba proveriti položaj priključaka za nadzidnu armaturu i pričvrsnih svornjaka M12. Svi elementi moraju ostati pravilno poravnati i nakon postavljanja zidne obloge.

Tek nakon uspešne provere može se pristupiti zatvaranju konstrukcije. Servisni otvor, priključci za armaturu, odvod i elementi za pričvršćivanje moraju ostati dostupni do završne montaže.

Održavanje i servisni pristup

Nakon završetka radova vodokotlić i instalacioni okvir ostaju skriveni iza zida. Unutrašnjim delovima vodokotlića pristupa se kroz servisni otvor iza tipke za ispiranje.

Ako se pojavi stalno proticanje vode, sporo punjenje ili otežano aktiviranje, treba proveriti ulivni ventil, ispusni mehanizam i elemente koji povezuju tipku sa vodokotlićem.

TECE Profil element sa vodokotlićem za trokader 9300366 predstavlja posebno instalaciono rešenje za GEBERIT Publica izlivni lavabo. Uni rezervoar od 10 litara, ugradna visina od 134 cm, bočni priključak R 1/2″, priključci za nadzidnu armaturu, podesivi podni oslonci i odvod DN 90 omogućavaju formiranje funkcionalnog sistema uz precizno planiranje i stručnu montažu.
