TECE Profil vodokotlić ugradni 2.0 O one (9300302)

Opis

Dizajn i uklapanje u prostor

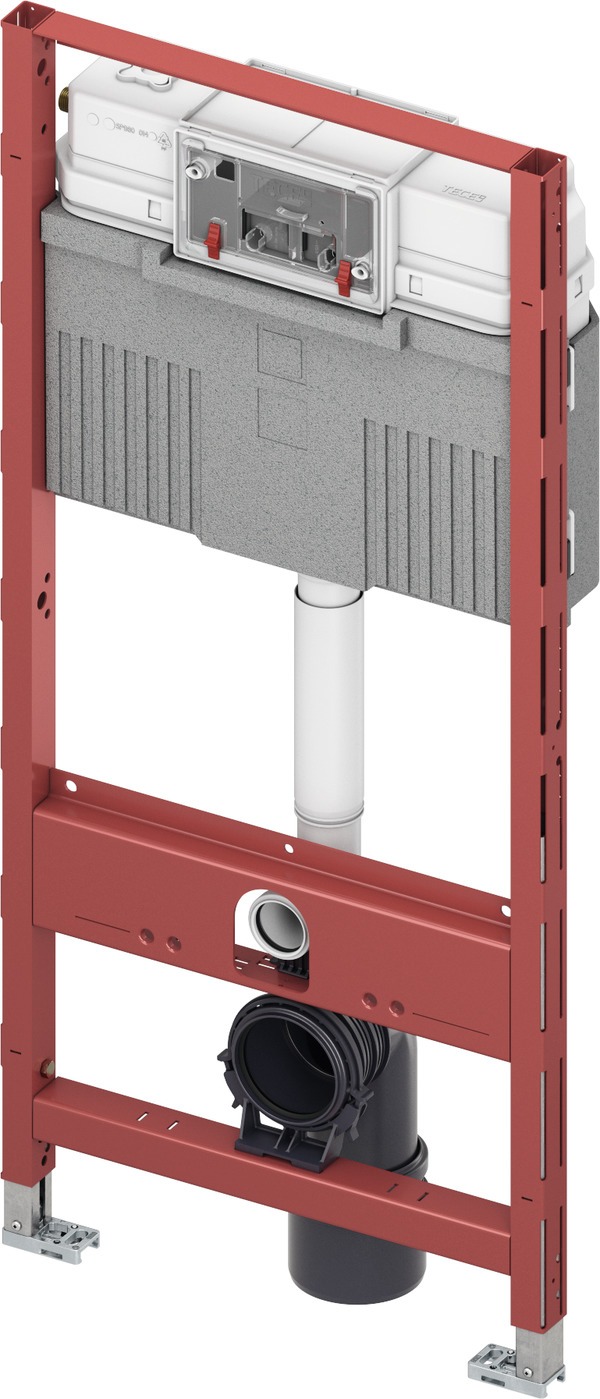

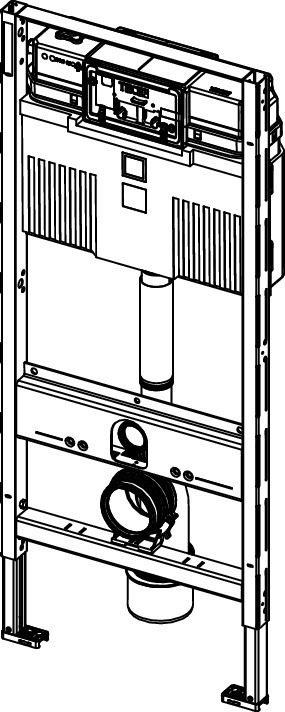

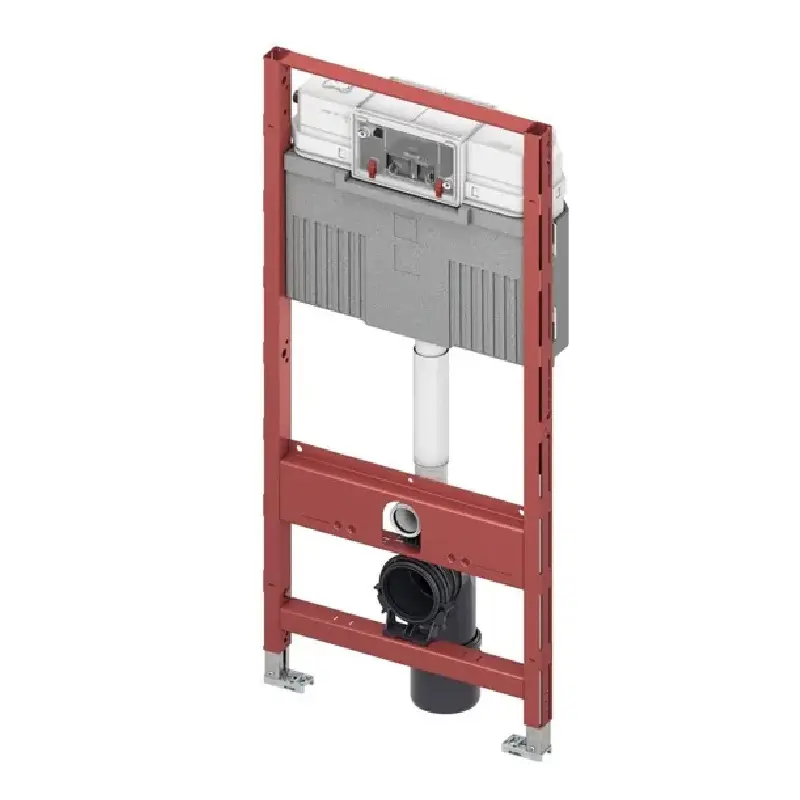

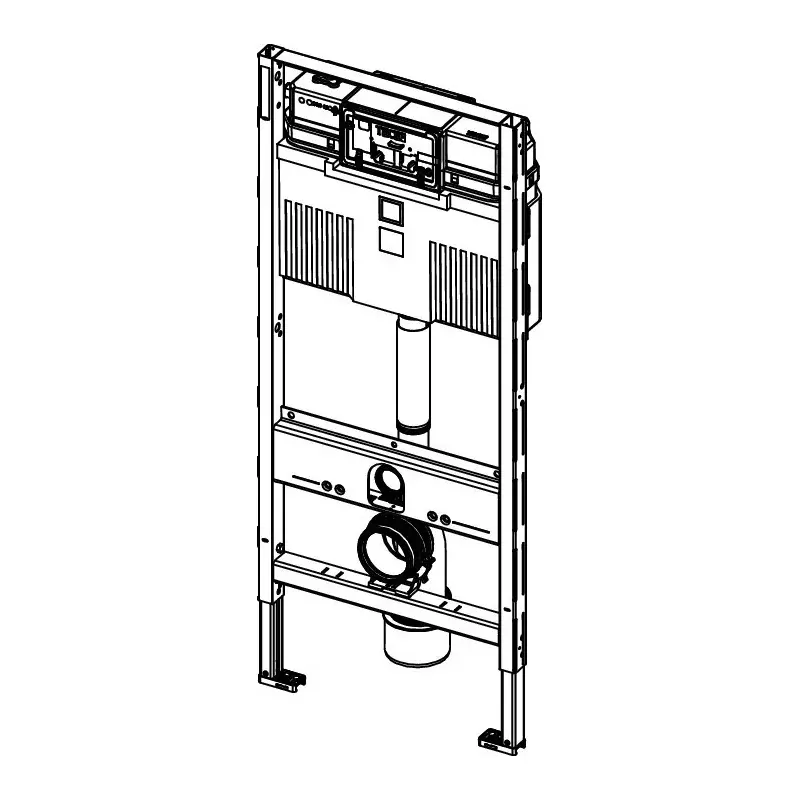

TECE Profil vodokotlić ugradni 2.0 One 9300302 predstavlja WC modul namenjen montaži zidne, odnosno konzolne WC šolje. Proizvod objedinjuje samonoseći instalacioni okvir, TECE Uni vodokotlić i priključne elemente potrebne za formiranje funkcionalne WC zone. Nakon završetka montaže okvir, rezervoar i najveći deo instalacije ostaju skriveni iza završne zidne obloge, dok u prostoru ostaju vidljivi izabrana WC šolja i kompatibilna TECE tipka za ispiranje.

Ovakav način ugradnje omogućava urednije organizovanje kupatila ili toaleta, bez vidljivog klasičnog vodokotlića i većeg broja instalacionih delova. Završni izgled prostora određuju sanitarna keramika, tipka za ispiranje, pločice i ostali elementi enterijera, dok TECE Profil modul predstavlja tehničku osnovu koja omogućava njihovo pravilno postavljanje i povezivanje.

Ugradna visina modula iznosi 112 cm. Ovaj podatak je važan prilikom planiranja visine predzidne konstrukcije, položaja servisnog otvora, tipke i zidne WC šolje. Sve mere treba određivati u odnosu na završni nivo poda, uz uračunavanje košuljice, hidroizolacije, lepka, pločica i drugih završnih slojeva.

TECE Profil modul sa Uni vodokotlićem

Proizvod pripada seriji TECE Profil i opremljen je Uni vodokotlićem. Namenjen je pričvršćivanju na profilne cevi sistema TECE Profil, ali zvanična dokumentacija potvrđuje i mogućnost ugradnje u metalne ili drvene konstrukcije. Modul se može koristiti kao predzidni ili ugaoni element, kao i za pojedinačnu montažu uz odgovarajući način pričvršćivanja.

Okvir modula je samonoseći i praškasto premazan. Njegova funkcija je da obezbedi stabilnu osnovu za vodokotlić, zidnu WC šolju i pripadajuće priključke. Na okviru se nalaze dva pričvrsna vijka i navrtke M12 za montažu odgovarajuće sanitarne keramike.

Pre zatvaranja konstrukcije modul mora biti precizno postavljen, nivelisan i stabilno pričvršćen. Nepravilan položaj može uticati na visinu WC šolje, pravac odvodnog priključka, položaj tipke i završnu obradu zida. Posebno je važno proveriti vertikalno i horizontalno poravnanje pre priključivanja vode i kanalizacije.

Ugradna visina od 112 cm

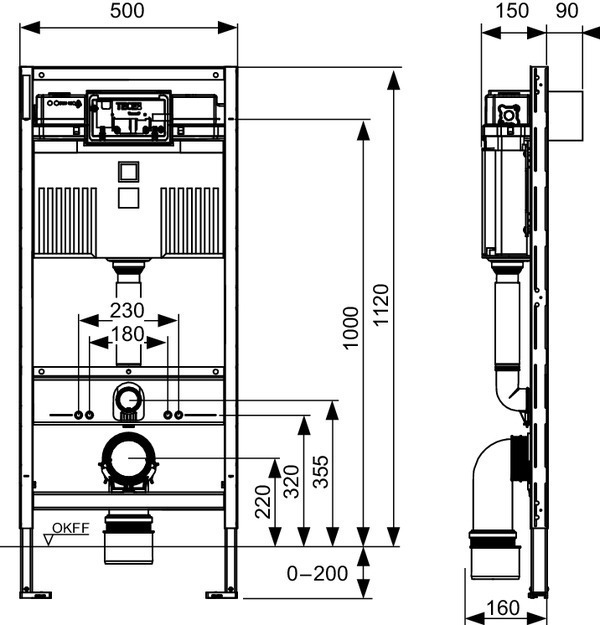

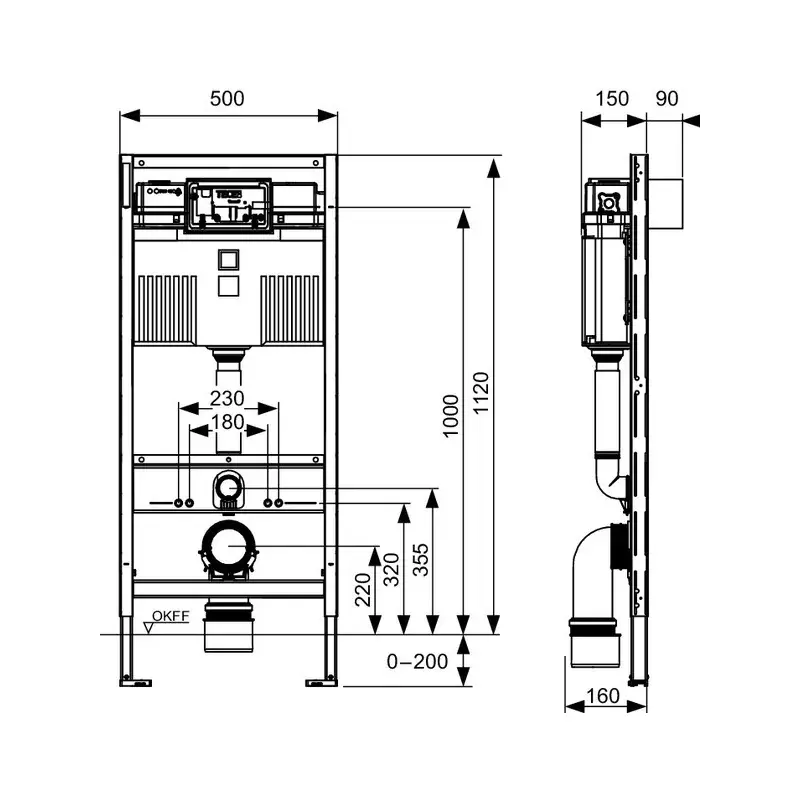

Potvrđena ugradna visina TECE Profil modula iznosi 1120 mm, odnosno 112 cm. Ova mera predstavlja osnovnu visinu instalacionog elementa i ne treba je poistovećivati sa visinom sedenja na WC šolji ili ukupnom visinom završnog zida.

Konačan položaj sanitarne keramike zavisi od podešavanja modula, završnog nivoa poda i dimenzija izabranog modela WC šolje. Ako se modul postavlja dok pod još nije završen, potrebno je unapred uračunati sve buduće slojeve kako WC šolja nakon završetka radova ne bi bila postavljena prenisko ili previsoko.

Pre montaže preporučuje se da budu poznati položaj kanalizacionog odvoda, model keramike i planirana visina sedenja. Pravovremeno usklađivanje ovih podataka smanjuje mogućnost naknadnog pomeranja modula i prepravljanja predzidne konstrukcije.

TECE Uni vodokotlić zapremine 10 litara

U sklopu modula nalazi se TECE Uni vodokotlić sa ukupnom zapreminom rezervoara od 10 litara. Vodokotlić je fabrički potpuno predmontiran i zapečaćen. Rezervoar je izrađen od plastike otporne na udarce i ispitan je u skladu sa standardom EN 14055.

Vodokotlić je izolovan od kondenzacije. Ova karakteristika je značajna zato što se rezervoar sa hladnom vodom nalazi iza završne zidne obloge. Izolacija doprinosi smanjenju nastanka kondenzacije na spoljašnjoj strani rezervoara u uobičajenim uslovima korišćenja.

Uni vodokotlić predviđen je za aktiviranje sa prednje strane. Servisni otvor istovremeno predstavlja mesto na koje se postavlja odgovarajuća TECE tipka za ispiranje. Kada je potrebno održavanje ili servisiranje, tipka se uklanja kako bi se pristupilo unutrašnjim komponentama bez rušenja zida.

Podešavanje količine ispiranja

TECE Uni vodokotlić fabrički je podešen na veliku količinu ispiranja od 6 litara. Velika količina može se naknadno podesiti na 4,5, 7,5 ili 9 litara, u zavisnosti od izabrane WC šolje, kanalizacione instalacije i tehničkih zahteva konkretnog prostora.

Kod dvokoličinskog ispiranja mala količina vode iznosi 3 litra. Zvanična dokumentacija potvrđuje i mogućnost opcionog podešavanja na 4/2 litra. Takvo podešavanje treba koristiti samo kada je usklađeno sa konstrukcijom WC šolje i odvodnog sistema.

Najmanja količina vode nije automatski odgovarajuća za svaku instalaciju. Na kvalitet ispiranja utiču oblik keramike, dužina i pad odvodne cevi, kao i drugi elementi kanalizacionog sistema. Posle podešavanja treba izvršiti više probnih ciklusa kako bi se proverilo da li odabrana količina omogućava pravilno ispiranje.

Preostala voda u rezervoaru može se iskoristiti za neposredno dodatno ispiranje. Ova mogućnost omogućava ponovno aktiviranje sistema bez čekanja da se rezervoar potpuno napuni.

Jednostruko i dvokoličinsko ispiranje

TECE Profil vodokotlić ugradni 2.0 One može se koristiti kao sistem sa jednostrukim ili dvokoličinskim ispiranjem. Konačna funkcija zavisi od izabrane kompatibilne TECE tipke i podešavanja unutrašnjeg mehanizma.

Kod dvokoličinskog sistema korisnik bira između manje i veće količine vode. Kod jednostrukog sistema aktivira se jedna unapred određena količina. Tipka za ispiranje nije sastavni deo proizvoda šifre 9300302 i poručuje se zasebno.

Modul podržava TECE easy fit montažu odgovarajuće tipke. Instalacioni tunel servisnog otvora može se skratiti bez upotrebe alata. Tokom izvođenja zida otvor mora ostati čist, pravilno oblikovan i pristupačan kako bi kasnije bilo moguće nesmetano postavljanje tipke i servisiranje vodokotlića.

Bočni priključak vode R 1/2″

Priključak za dovod vode nalazi se sa bočne strane vodokotlića i izveden je sa spoljašnjim navojem R 1/2″. Zvanični TECE podaci potvrđuju da je priključak kompatibilan sa odgovarajućim brzim adapterima.

Položaj priključka treba uzeti u obzir prilikom planiranja dovodne cevi i raspoloživog prostora unutar instalacione konstrukcije. Dovod treba povezati dok je modul otvoren i potpuno pristupačan, pre postavljanja završne zidne obloge.

Nakon povezivanja preporučuje se punjenje rezervoara i kontrola svih spojeva. Eventualno curenje znatno je lakše uočiti i otkloniti dok konstrukcija još nije zatvorena. Dovodna cev ne treba da bude postavljena pod mehaničkim naprezanjem koje bi moglo delovati na priključak vodokotlića.

Tihi hidraulični ulivni ventil

TECE Uni vodokotlić opremljen je tihim hidrauličnim ulivnim ventilom iz grupe armatura 1 prema standardu DIN 4109. Njegova funkcija je da kontroliše ponovno punjenje rezervoara nakon ispiranja i prekine dovod vode kada se dostigne predviđeni nivo.

Tihi rad ulivnog ventila može biti značajan u stanovima, kućama, apartmanima i drugim objektima u kojima se kupatilo nalazi blizu spavaće ili dnevne sobe. Ipak, ukupan nivo zvuka ne zavisi samo od ventila, već i od načina pričvršćivanja modula, konstrukcije zida, položaja cevi i kvaliteta montaže.

Zvanična dokumentacija navodi i prigušnicu protoka koja se može podešavati bez uklanjanja ispusnog ventila. Podešavanja unutrašnjih elemenata treba obaviti prema uputstvu proizvođača i stvarnim uslovima instalacije.

Odvodni priključak DN 90

Modul poseduje odvodno koleno za WC DN 90 sa prelaznim adapterom DN 90/100 izrađenim od PP materijala. Adapter je pogodan i za horizontalnu montažu kada konkretna kanalizaciona instalacija zahteva takav način povezivanja.

Uz modul je predviđena priključna garnitura za WC DN 90. Priključni elementi služe za završno povezivanje zidne WC šolje sa odvodom i sistemom za ispiranje. Njihove dužine treba prilagoditi stvarnom rastojanju između završne zidne površine i zadnje strane keramike.

Nepravilno pripremljeni priključci mogu sprečiti da WC šolja ravnomerno nalegne uz zid ili mogu ugroziti zaptivenost spoja. Zbog toga je potrebno precizno meriti, pravilno seći cevi i proveriti stanje zaptivki pre konačne montaže keramike.

Montaža u TECE Profil konstrukciju

TECE Profil modul namenjen je integraciji u konstrukciju izrađenu od profilnih cevi sistema TECE Profil. Horizontalni i vertikalni profili formiraju noseći ram u koji se postavlja WC modul. Za povezivanje se koriste odgovarajući originalni spojni i pričvrsni elementi.

Modul može biti ugrađen i u metalne ili drvene konstrukcije, kao predzidni ili ugaoni element. Takođe je pogododan za pojedinačnu montažu uz odgovarajući pribor. Pričvršćenje za predzidnu, ugaonu ili drvenu konstrukciju bira se zasebno.

Pre zatvaranja zida potrebno je proveriti stabilnost okvira, položaj vodokotlića, dovod vode, odvodno koleno i servisni otvor. Sve komponente moraju biti pravilno poravnate i pričvršćene, bez pomeranja ili mehaničkog naprezanja.

Mogućnost povišenog položaja WC šolje

Zvanična TECE dokumentacija potvrđuje mogućnost povišenog pričvršćenja keramike za visinu sedenja od 48 cm, u skladu sa odgovarajućim zahtevima nemačkog standarda DIN 18040 za pristupačnu gradnju.

Konačna visina sedenja ipak zavisi od završnog nivoa poda, dimenzija izabrane WC šolje i položaja pričvrsnih elemenata. Zbog toga se ne može odrediti samo na osnovu modula. Tehnički crtež keramike treba proveriti pre konačnog podešavanja.

Sama mogućnost postavljanja keramike na visinu od 48 cm ne znači da kompletna WC zona automatski ispunjava sve zahteve pristupačnosti. Potrebno je uzeti u obzir i raspoloživi prostor, pristup, rukohvate i druge elemente projekta.

WC šolje sa smanjenom oslonjenom površinom

Za pojedine WC šolje sa smanjenom oslonjenom površinom potrebno je postaviti čelični set za ojačanje šifre 9041029 u donji deo konstrukcije. Ovaj zahtev važi kada rastojanje od sredine pričvrsnog vijka do donje ivice oslonjene površine nije veće od 18 cm.

Čelični set za ojačanje ne predstavlja standardni deo proizvoda 9300302 i poručuje se zasebno kada ga zahteva konkretna keramika. Ovu proveru treba izvršiti pre zatvaranja predzidne konstrukcije, jer naknadna ugradnja može zahtevati otvaranje već završenog zida.

Pre kupovine i montaže preporučuje se provera tehničkog crteža izabrane WC šolje. Na osnovu dimenzija oslonjene površine može se utvrditi da li je dodatno ojačanje potrebno.

Dodatne mogućnosti i odvojene komponente

Tipka za ispiranje poručuje se zasebno, što omogućava izbor odgovarajućeg modela, materijala i završne obrade. Pri izboru treba proveriti kompatibilnost sa TECE Uni vodokotlićem i željenom funkcijom ispiranja.

Kao dodatna opcija može se poručiti otvor za ubacivanje tableta za čišćenje. Zvanična dokumentacija navodi i mogućnost ugradnje odgovarajućeg TECE kompleta za naknadnu pripremu tuš WC-a u suvoj gradnji.

Ove dodatne komponente nisu automatski deo modula i biraju se zasebno. Njihovu ugradnju treba planirati pre završetka predzidne konstrukcije, naročito kada su potrebni dodatni vodovodni ili električni priključci.

Održavanje i servisni pristup

Nakon završene montaže vodokotlić, okvir i priključci ostaju skriveni iza zida. Unutrašnjim komponentama pristupa se kroz servisni otvor koji zatvara izabrana TECE tipka za ispiranje.

Ako se pojave stalno proticanje vode, sporo punjenje ili nepravilno aktiviranje, potrebno je proveriti ulivni ventil, ispusni mehanizam i elemente koji povezuju tipku sa vodokotlićem. Pravilno oblikovan servisni otvor omogućava ove zahvate bez rušenja završne zidne obloge.

TECE Profil vodokotlić ugradni 2.0 One 9300302 predstavlja WC modul sa Uni rezervoarom zapremine 10 litara, ugradnom visinom 112 cm i prednjim aktiviranjem. Podesive količine ispiranja, bočni priključak R 1/2″, odvod DN 90, easy fit montaža tipke i mogućnost različitih načina ugradnje omogućavaju njegovu primenu u različitim instalacionim situacijama, uz pravilno planiranje i stručnu montažu.
