Opis

Opis proizvoda

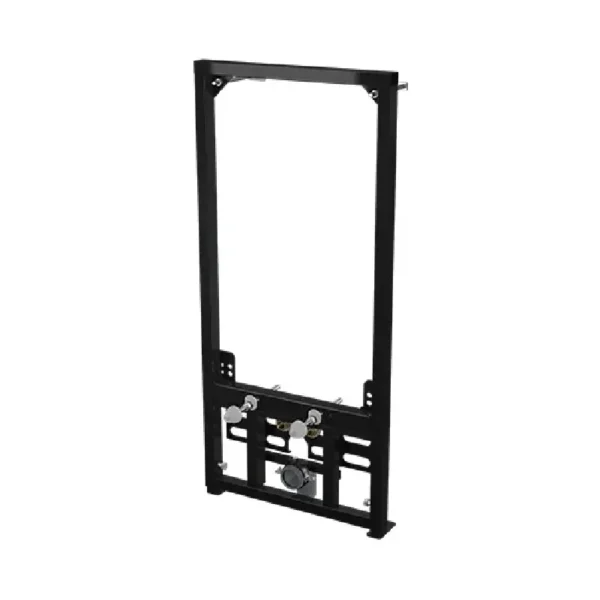

ALCA PLAST montažni element za bide, šifra A105/1120, predstavlja samonoseću instalacionu konstrukciju namenjenu ugradnji odgovarajućeg konzolnog bidea. ITIM potvrđuje šifru A105/1120, dok zvanični ALCADRAIN katalog daje detaljne tehničke podatke za isti proizvod. Element je projektovan za predzidnu montažu ispred nosećeg zida ili za odgovarajuću gips-kartonsku konstrukciju i omogućava precizno pozicioniranje sanitarne keramike, dovoda hladne i tople vode i odvodnog priključka.

Namena za konzolni bide

Za razliku od podnog bidea koji se oslanja na završni pod, konzolni bide je pričvršćen za zid i vizuelno ostaje podignut iznad poda. Zbog toga kompletno opterećenje mora da se prenese na pouzdanu konstrukciju iza zida. A105/1120 upravo ima tu funkciju: formira noseću osnovu za sanitariju i obezbeđuje stabilne montažne tačke.

Element je namenjen bideima sa standardnim razmakom pričvršćenja 180 mm ili 230 mm, odnosno 18 ili 23 cm. Ovaj podatak je važan pri izboru keramike i treba ga proveriti na tehničkom crtežu bidea pre završetka instalacije.

Nosivost 400 kg

Zvanični ALCADRAIN katalog navodi test opterećenja od 400 kg. Ovaj podatak potvrđuje robusnost samonoseće konstrukcije kada je element pravilno montiran prema uputstvu proizvođača.

Nosivost se ne odnosi samo na metalni okvir izdvojen iz sistema. Da bi konstrukcija ostvarila predviđenu stabilnost, element mora biti pravilno pričvršćen za pod i zid odnosno odgovarajuću suvomontažnu konstrukciju. Nepravilna montaža može poništiti prednosti čvrstog okvira.

Samonoseći metalni okvir

Konstrukcija je izrađena od praškasto farbanog metala. Praškasti završni sloj štiti metalni okvir i predstavlja standardno fabričko rešenje za element koji nakon ugradnje ostaje skriven iza zidne obloge.

Samonoseća forma omogućava da se opterećenje keramike prenese na okvir i dalje na građevinsku strukturu. Zidna obloga ne preuzima funkciju glavnog nosača sanitarije.

Dimenzije elementa

Zvanične dimenzije iznose 1125×515×75 mm, odnosno približno 112,5×51,5×7,5 cm. Za precizno projektovanje važnije su detaljne kote na tehničkom crtežu, jer položaj sanitarne keramike, vode i odvoda može da se podešava unutar konstrukcije.

Podesive noge

Element ima podesive ankere odnosno noge sa rasponom od 0 do 200 mm, odnosno do 20 cm. Sistem omogućava prilagođavanje visine elementa prema koti završnog poda i konkretnoj građevinskoj situaciji.

Visina se podešava pre zatvaranja zida i mora biti određena prema budućoj završnoj podnoj površini. Ako se kao referenca koristi sirovi pod bez uračunatih završnih slojeva, konačna visina bidea može odstupati od projektovane.

Razmak pričvršćenja 18 ili 23 cm

A105/1120 je namenjen konzolnim bideima sa razmakom montažnih otvora 180 ili 230 mm. To su standardne vrednosti kod velikog broja sanitarnih elemenata, ali kompatibilnost ipak treba proveriti prema konkretnoj keramici.

Montažni vijci moraju biti pravilno postavljeni i zaštićeni tokom izvođenja završne obloge kako navoji ne bi bili oštećeni lepkom, malterom ili drugim građevinskim materijalom.

Priprema za stojeću slavinu

Zvanični proizvođač navodi primenu sa bideom koji koristi stojeću armaturu. Dovod hladne i tople vode priprema se unutar elementa i završava na pozicijama koje odgovaraju priključivanju slavine nakon montaže keramike.

Raspored dovodnih tačaka može da se podešava u rasponu 50–160 mm. To daje mogućnost prilagođavanja različitim bideima i njihovom unutrašnjem prostoru.

Odvodni priključak

U sadržaju seta nalazi se odvodno koleno sa zaptivkom. Odvod bidea mora biti pravilno pozicioniran u odnosu na izlaz keramike i izabrani sifon. Nakon završetka zidne obloge mogućnost velikih korekcija je ograničena.

Pre zatvaranja zida treba izvršiti proveru spojeva i pozicije odvodnog priključka. Ako je moguće, korisno je koristiti tehnički crtež konkretne keramike tokom podešavanja.

Sadržaj seta

Zvanični ALCADRAIN obim isporuke uključuje samonoseći okvir, pričvrsni set sa četiri vijka Ø8×60 i četiri tipla Ø12, materijal za pričvršćivanje bidea sa dve M12 navojne šipke, četiri podloške, dva završna poklopca, dve navrtke i dve zaštite navoja.

Pored toga, isporučuju se priključni elementi G1/2″–G1/2″ i odvodno koleno sa zaptivkom. Time element obezbeđuje veliki deo osnovnih priključnih i montažnih komponenti potrebnih za standardnu instalaciju.

Montaža u suvoj gradnji

A105/1120 može se postaviti ispred nosećeg zida ili u dovoljno čvrstu suvomontažnu konstrukciju. Okvir se nivelise i pričvršćuje, zatim se postavljaju dovodi vode i odvod. Posle kontrole nepropusnosti konstrukcija se zatvara pločama i završnom oblogom.

Posebnu pažnju treba posvetiti zonama kroz koje prolaze navojne šipke i priključci. Otvori u oblozi treba da budu dovoljno precizni da kasnija montaža keramike bude uredna.

Montaža bidea

Nakon završetka zida konzolni bide se postavlja na M12 navojne šipke. Istovremeno se povezuju dovodi vode i odvod. Keramika se zatim ravnomerno zateže prema uputstvu proizvođača.

Prekomerna sila pri zatezanju nije poželjna jer može opteretiti keramiku. Stabilnost treba da dolazi iz pravilnog položaja i nosača, a ne iz preteranog zatezanja matica.

Provera nepropusnosti

Po završetku montaže proveravaju se dovod hladne i tople vode, slavina, sifon i odvod. Svako eventualno curenje treba ukloniti pre redovne upotrebe.

Održavanje

Sam okvir nakon završetka zida ne zahteva redovno održavanje. Servisiraju se vidljive i dostupne komponente poput slavine, ventila, sifona i spojeva bidea. Zbog pravilno projektovanog položaja priključaka ove intervencije mogu da se obavljaju bez otvaranja kompletnog zida.

Provera pre kupovine

Pre kupovine treba proveriti da bide koristi zidnu montažu sa razmakom pričvršćenja 18 ili 23 cm i stojeću armaturu. Takođe treba proveriti tehnički crtež keramike, naročito položaj dovoda i odvoda.

ALCA PLAST A105/1120 predstavlja robustan samonoseći metalni element za konzolni bide, sa testiranim opterećenjem 400 kg, podesivim nogama do 20 cm, podesivim dovodom i kompletnim osnovnim priključnim i montažnim priborom za odgovarajuću instalaciju zidnog bidea.
