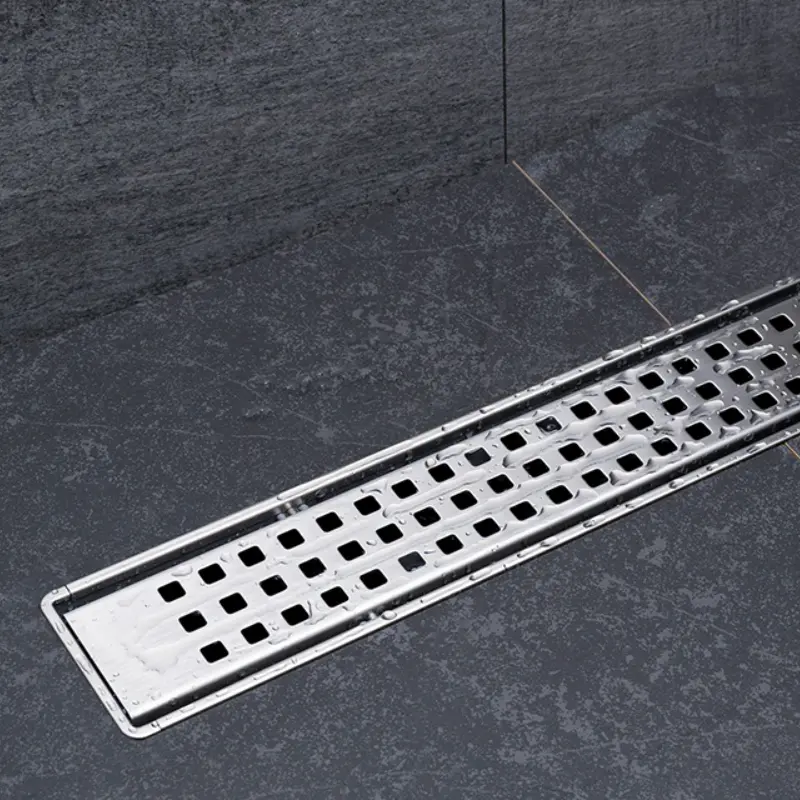

Peštan Confluo Primo Compact Net Line tuš kanalica 65 cm 13702517

Confluo Primo Compact Net Line tuš kanalica

Peštan Confluo Primo Compact Net Line 13702517 je kompletna tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok dekorativna Net rešetka ostaje vidljiva kao završni deo odvodnog sistema.

Model ima nominalnu dužinu od 650 mm, odnosno 65 cm. Ova dimenzija pogodna je za manje i standardne tuš prostore, kao i za kupatila u kojima nema dovoljno mesta za kanalice dužine 75 ili 85 cm.

Confluo Compact Line seriju karakterišu niska ugradna visina, odvodni priključak DN 50 i kapacitet odvoda do 48 l/min. Takva konstrukcija omogućava primenu u novogradnji i tokom renoviranja kupatila sa ograničenom dubinom poda.

Šifra artikla 13702517

Ovaj opis odnosi se na Peštan Confluo Primo Compact Net Line tuš kanalicu nominalne dužine 650 mm.

Osnovni podaci:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Net Line
• Šifra artikla: 13702517
• Nominalna dužina: 650 mm
• Dizajn rešetke: Net
• Minimalna visina košuljice: 52 mm
• Odvodni priključak: DN 50
• Maksimalni protok: do 48 l/min

Šifra 13702517 potvrđena je za Confluo Primo Compact Net Line kanalicu dužine 65 cm sa rešetkom od nerđajućeg čelika.

Nominalna dužina 650 mm

Nominalna dužina kanalice iznosi 650 mm, odnosno 65 cm. Dužina vidljivog dela je približno 65 cm, dok ukupna mera sa prirubnicom iznosi približno 70 cm. Širina proizvoda sa prirubnicom iznosi približno 13,6 cm.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• ukupnu širinu tuš prostora
• spoljne dimenzije tela kanalice
• položaj zidova
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• pad poda prema kanalici
• završni nivo podne obloge
• prostor potreban za sifonsku bazu

Nominalna dužina od 65 cm ne predstavlja nužno ukupnu spoljnu meru proizvoda, zbog čega pri izvođenju otvora treba koristiti stvarne dimenzije kanalice.

Net dizajn rešetke

Net Line verzija opremljena je dekorativnom rešetkom sa pravilno raspoređenim otvorima. Voda kroz otvore prolazi u telo kanalice, odakle se usmerava prema sifonskoj bazi i odvodnoj cevi.

Karakteristike Net rešetke:

• perforirani raspored otvora
• ravnomeran prihvat vode
• vidljiva metalna površina
• uklonjiva konstrukcija
• pristup unutrašnjosti kanalice
• jednostavnije čišćenje
• uklapanje sa hromiranom i metalnom opremom
• primena u tuš prostorima u nivou poda

Net rešetka razlikuje ovaj model od Confluo kanalica sa punom maskom, crnom mat površinom ili nosačem za oblaganje pločicama.

Rešetka od nerđajućeg čelika AISI 304

Dekorativna rešetka i okvir izrađeni su od nerđajućeg čelika AISI 304, dok je telo kanalice izrađeno od ABS plastike.

Nerđajući čelik omogućava:

• otpornost na vlagu
• stabilnu konstrukciju
• higijensku završnu površinu
• jednostavno održavanje
• uklanjanje naslaga kamenca i sapunice
• pristup unutrašnjosti kanalice
• uklapanje sa metalnom kupatilskom opremom
• dugotrajnu upotrebu uz pravilno čišćenje

Za održavanje se preporučuju mlaka voda, meka krpa i blago sredstvo bez abrazivnih čestica.

Klasa opterećenja K3

Net rešetka namenjena je pešačkom opterećenju u sanitarnim i tuš prostorima. Maksimalno opterećenje dizajnerske rešetke iznosi do približno 300 kg kada je kanalica pravilno ugrađena i stabilno oslonjena.

Kanalica se može koristiti u:

• privatnim kupatilima
• hotelskim kupatilima
• apartmanima
• spa prostorima
• svlačionicama
• sanitarnim prostorijama
• tuš zonama u nivou poda

Nosivost kompletnog sistema zavisi i od pravilnog oslanjanja tela kanalice, košuljice i završne rešetke.

Minimalna visina košuljice 52 mm

Peštan Confluo Compact Line karakteriše minimalna visina košuljice od 52 mm. Pojedini tehnički podaci za model 13702517 navode raspon visine košuljice od približno 52 do 80 mm, dok ukupna visina montaže može iznositi približno 66–105 mm.

Prilikom proračuna ukupne visine poda treba uzeti u obzir:

• noseću podlogu
• položaj kanalizacione cevi
• telo kanalice
• nivelacione nogice
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• potreban pad poda

Minimalna visina kanalice ne predstavlja ukupnu visinu svih slojeva poda.

Pogodna za renoviranje kupatila

Niska konstrukcija može olakšati postavljanje tuš prostora u nivou poda tokom renoviranja, kada nije moguće značajno podizanje završnog nivoa poda.

Pre izbora kanalice potrebno je proveriti:

• visinu postojeće odvodne cevi
• mogućnost postizanja potrebnog pada
• debljinu postojeće košuljice
• završni nivo ostatka kupatila
• položaj vrata
• prostor za sifonsku bazu
• mogućnost priključenja cevi DN 50
• prostor za hidroizolacioni sloj

Niska kanalica ne može nadoknaditi nedovoljan pad ili neodgovarajući položaj kanalizacione cevi.

Horizontalni odvod DN 50

Confluo Primo Compact Net Line kanalica ima horizontalni odvodni priključak prečnika DN 50.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvoda
• potreban pad cevi
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• protok vode kroz sistem

Pre izvođenja završne košuljice i hidroizolacije preporučuje se testiranje kompletnog odvoda vodom.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda Confluo Compact Line kanalice iznosi do 48 litara u minuti, odnosno približno 0,8 l/s.

Konačan kapacitet ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće Net rešetke
• čistoće rešetke za dlake
• čistoće sifonske baze
• količine vode iz tuš sistema
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Vodeni zatvarač visine 25 mm

Sifonska baza ima vodeni zatvarač visine 25 mm. Njegova funkcija je da spreči prolazak neprijatnih mirisa iz kanalizacije u prostor kupatila.

Niža visina vodenog zatvarača doprinosi kompaktnoj konstrukciji. Kod tuš prostora koji se retko koriste voda iz sifona može postepeno ispariti, pa je potrebno povremeno pustiti vodu kroz kanalicu.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifona
• dovoljne količine vode
• redovnog korišćenja
• čistoće unutrašnjih komponenti
• pravilnog položaja sifonske baze
• nepropusnosti odvodnog sistema

Vodeni, suvi ili kombinovani zatvarač

Model omogućava korišćenje vodenog, suvog ili kombinovanog sistema zaštite od neprijatnih mirisa, u zavisnosti od postavljenih unutrašnjih elemenata. Kombinovana varijanta koristi vodeni zatvarač i dodatni membranski element.

Ovakav sistem doprinosi:

• zaštiti od kanalizacionih mirisa
• funkcionisanju kod povremenog korišćenja
• dodatnom zatvaranju odvodnog kanala
• jednostavnijem održavanju higijene
• prilagođavanju različitim uslovima ugradnje

Sve uklonjive komponente moraju biti pravilno vraćene nakon čišćenja.

Samočisteća S sifonska baza

Confluo Compact Line koristi samočisteću S sifonsku bazu koja usmerava vodu prema odvodnoj cevi i smanjuje zadržavanje nečistoća u unutrašnjosti.

Samočisteća konstrukcija doprinosi:

• usmerenom protoku vode
• smanjenom zadržavanju naslaga
• lakšem ispiranju baze
• jednostavnijem održavanju
• kompaktnoj visini proizvoda
• stabilnom odvođenju vode

Samočisteća funkcija ne uklanja potrebu za periodičnim ručnim čišćenjem dostupnih komponenti.

Rotacija sifonske baze za 360°

Sifonska baza može se rotirati za 360°, što omogućava usmeravanje horizontalnog priključka prema položaju kanalizacione cevi.

Rotirajuća baza omogućava:

• prilagođavanje pravcu odvoda
• jednostavnije povezivanje sa instalacijom
• smanjenje broja dodatnih kolena
• postavljanje kanalice uz zid
• postavljanje unutar tuš prostora
• prilagođavanje uslovima na gradilištu

Nakon određivanja položaja potrebno je proveriti stabilnost baze i nepropusnost spoja.

Telo od ABS plastike

Telo i nosač završne rešetke izrađeni su od ABS plastike, dok su sifonska baza, reducir i pojedini unutrašnji elementi izrađeni od polipropilena.

Kombinacija ovih materijala omogućava:

• kompaktnu konstrukciju
• nisku ugradnu visinu
• precizno oblikovane priključke
• otpornost na vlagu
• jednostavnije pozicioniranje
• uklanjanje unutrašnjih komponenti
• pristup radi čišćenja

Telo kanalice mora biti pravilno oslonjeno i stabilizovano pre izvođenja košuljice.

Nivelacione nogice

Kanalica se isporučuje sa osloncima za podešavanje visine i položaja pre izvođenja završnih slojeva poda.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju
• poprečni položaj kanalice
• visinu budućih pločica
• položaj u odnosu na zid
• stabilnost svih nogica
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo rešetke

Nakon podešavanja kanalicu treba stabilizovati kako ne bi došlo do pomeranja tokom izrade košuljice.

Rešetka za dlake

U sadržaj kanalice uključena je rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje pomaže u očuvanju protoka i smanjuje mogućnost začepljenja odvoda.

Ugradnja uz zid

Kanalica dužine 65 cm može se postaviti uz zid tuš prostora. Kod takve ugradnje pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• završnu obradu podne keramike
• položaj fuga
• pad poda
• pristup rešetki radi čišćenja

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i kanalice.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema odvodnoj liniji sa jedne ili više strana.

Prilikom planiranja treba uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• mogućnost pristupa radi održavanja

Net rešetka mora ostati uklonjiva nakon završetka građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Tuš kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja podnih pločica potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kanalica nominalne dužine 65 cm može se kombinovati sa različitim formatima i dezenima podnih pločica.

Prilikom planiranja rasporeda treba uzeti u obzir:

• nominalnu dužinu kanalice
• ukupne spoljne mere tela
• širinu vidljive metalne površine
• položaj fuga
• pad pločica prema odvodu
• završni spoj uz kanalicu
• mogućnost uklanjanja rešetke
• pristup unutrašnjosti radi čišćenja

Pločice, lepak, fug masa i sanitarni silikon ne smeju blokirati uklanjanje Net rešetke.

Čišćenje Net rešetke

U otvorima Net rešetke mogu se vremenom zadržavati kosa, sapunica i naslage kamenca.

Preporučeni postupak:

• ukloniti Net rešetku
• isprati je mlakom vodom
• očistiti otvore mekom četkom
• ukloniti ostatke sapunice
• očistiti donju stranu rešetke
• isprati čistom vodom
• osušiti mekom krpom
• pravilno vratiti rešetku

Ne treba koristiti metalne sunđere, čeličnu vunu, abrazivne praškove, jake kiseline ili sredstva sa visokim sadržajem hlora.

Održavanje unutrašnjih komponenti

Pored Net rešetke potrebno je održavati rešetku za dlake, telo kanalice i sifonsku bazu.

Preporučeni postupak:

• ukloniti završnu rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• ukloniti naslage iz sifonske baze
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda i začepljenja kanalizacione cevi.

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Primo Compact Net Line tuš kanalicu
• telo kanalice nominalne dužine 650 mm
• Net rešetku od nerđajućeg čelika
• okvir i nosač rešetke
• S sifonsku bazu
• horizontalni priključak DN 50
• reducir sa zaptivnom gumom
• rešetku za dlake
• suvi zatvarač, u zavisnosti od postavljene konfiguracije
• nivelacione nogice
• alat za uklanjanje rešetke
• elemente potrebne za sastavljanje

Osnovni sadržaj kompleta uključuje telo, Net rešetku, okvir, sifon, oslonce za podešavanje visine, reducir, rešetku za nečistoće i alat za podizanje rešetke.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal

Kompletna tuš kanalica

Peštan Confluo Primo Compact Net Line 13702517 isporučuje se kao kompletna tuš kanalica sa telom, dekorativnom Net rešetkom i sifonskom bazom.

Za završno povezivanje i ugradnju dodatno su potrebni kanalizaciona cev, odgovarajući hidroizolacioni sistem, košuljica, podne pločice i keramičarski materijal.
