TECE Base vodokotlić sa belom tipkom (940400)

Opis

Kompletno rešenje za zidnu WC šolju

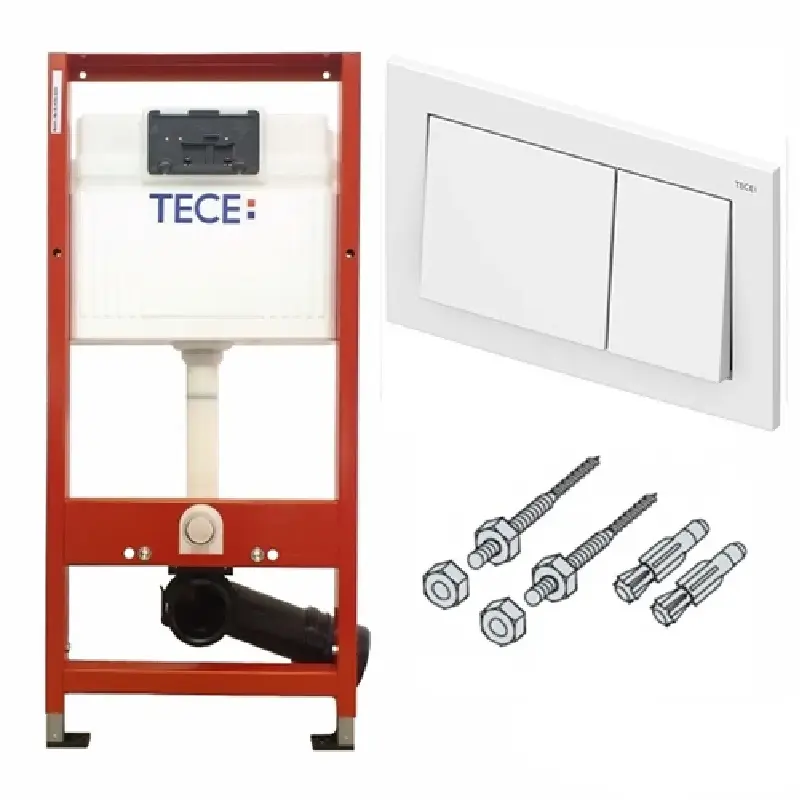

TECE Base vodokotlić sa belom tipkom 940400 predstavlja komplet namenjen ugradnji zidne, odnosno konzolne WC šolje. Proizvod objedinjuje samonoseći instalacioni modul, ugrađeni Base vodokotlić i belu Base tipku za dvokoličinsko ispiranje. Nakon završetka montaže okvir, rezervoar, dovod vode i odvodni priključci ostaju skriveni iza zidne obloge, dok u prostoru ostaju vidljivi WC šolja i bela tipka.

Ovakva izvedba omogućava urednije organizovanje WC zone jer klasični nadgradni vodokotlić i veći deo instalacije nisu vidljivi. Završni izgled kupatila određuju izabrana WC keramika, bela tipka, pločice i ostali elementi enterijera, dok TECE Base modul predstavlja tehničku osnovu za njihovo pravilno postavljanje.

Proizvod je namenjen pojedinačnoj montaži, postavljanju kao predzidni element ispred odgovarajućeg masivnog zida i ugradnji u metalne ili drvene konstrukcije. Način pričvršćivanja mora biti usklađen sa vrstom građevinske podloge i pravilima izrade konkretne predzidne konstrukcije.

TECE Base serija

Proizvod pripada seriji TECE Base. Naziv serije navodi se odmah posle brenda, dok komplet uključuje Base vodokotlić i belu Base tipku za aktiviranje ispiranja. Reč je o funkcionalnom sistemu koji objedinjuje potrebne osnovne komponente za pripremu ugradnje zidne WC šolje.

Okvir modula je samonoseći i zaštićen praškastim premazom. Njegova uloga je da obezbedi stabilnu osnovu za vodokotlić, sanitarnu keramiku i priključne elemente. Na okviru se nalaze dva pričvrsna svornjaka i navrtke M12 za postavljanje odgovarajuće zidne WC šolje.

Pre zatvaranja konstrukcije modul mora biti precizno nivelisan u horizontalnom i vertikalnom pravcu. Nepravilan položaj može uticati na završnu visinu keramike, poravnanje tipke, pravac odvodnog priključka i izgled zidne obloge.

Ugradna visina od 112 cm

Potvrđena ugradna visina TECE Base modula iznosi 1120 mm, odnosno 112 cm. Ova mera predstavlja visinu instalacionog elementa i važna je prilikom planiranja predzida, položaja servisnog otvora i rasporeda ostalih elemenata u WC zoni.

Ugradna visina od 112 cm ne predstavlja visinu sedenja na WC šolji niti ukupnu visinu završenog zida. Konačan položaj keramike zavisi od položaja pričvrsnih elemenata, dimenzija izabrane WC šolje i završnog nivoa poda.

Sve visinske mere potrebno je određivati u odnosu na budući završni pod. Ako pod još nije izveden, moraju se uračunati košuljica, hidroizolacija, lepak, pločice i drugi završni slojevi. U suprotnom WC šolja nakon završetka radova može biti postavljena prenisko ili previsoko.

Base vodokotlić zapremine 10 litara

U okviru modula nalazi se TECE Base vodokotlić sa ukupnom zapreminom rezervoara od 10 litara. Vodokotlić je fabrički predmontiran i pripremljen za povezivanje sa dovodom vode i sistemom za ispiranje.

Rezervoar je izrađen od plastike otporne na udarce i ispitan je prema standardu EN 14055. Izolovan je od kondenzacije, što doprinosi kontroli stvaranja vlage na njegovoj spoljašnjoj površini kada se u rezervoaru nalazi hladna voda.

Vodokotlić je predviđen za aktiviranje sa prednje strane. Servisni otvor nalazi se iza bele Base tipke, pa se unutrašnjim komponentama može pristupiti bez rušenja završne zidne obloge. Zbog toga servisni otvor tokom postavljanja pločica mora ostati pravilno oblikovan, čist i dostupan.

Podešavanje količine ispiranja

Base vodokotlić fabrički je podešen na veliku količinu ispiranja od 6 litara. U zavisnosti od izabrane WC šolje i uslova kanalizacione instalacije, velika količina može se podesiti na 4,5, 7,5 ili 9 litara.

Kod dvokoličinskog sistema mala količina vode iznosi 3 litra. Potvrđena je i mogućnost opcionog podešavanja na 4/2 litra. Najmanje podešavanje ne treba automatski primenjivati u svakoj instalaciji, jer pravilno ispiranje zavisi od konstrukcije WC šolje, odvodnog puta i drugih tehničkih uslova.

Preostala voda u rezervoaru može se upotrebiti za neposredno dodatno ispiranje. Nakon podešavanja potrebno je izvršiti više probnih ciklusa i proveriti da li velika i mala količina vode pravilno funkcionišu sa izabranom WC keramikom.

Bela Base tipka za dvokoličinsko ispiranje

U kompletu se nalazi bela TECE Base tipka za dvokoličinsko ispiranje. Manji taster aktivira smanjenu količinu vode, dok veći taster pokreće puno ispiranje u skladu sa podešavanjem mehanizma vodokotlića.

Tipka je izrađena od plastike i ima dimenzije približno 214x145x18 mm, odnosno 21,4×14,5×1,8 cm. Bela završna obrada jednostavno se uklapa sa belom sanitarnom keramikom, svetlim zidnim oblogama i različitim stilovima kupatila.

Pored aktiviranja ispiranja, tipka zatvara servisni otvor vodokotlića. Kada je potrebno podešavanje ili održavanje unutrašnjih komponenti, tipka se uklanja kako bi se pristupilo ulivnom ventilu i ispusnom mehanizmu.

Posle montaže potrebno je proveriti da se oba tastera slobodno pomeraju i vraćaju u početni položaj. Ako tasteri zapinju ili zahtevaju preveliku silu, treba proveriti položaj elemenata za aktiviranje i način postavljanja tipke.

Gornji priključak vode R 1/2″

Priključak za dovod vode nalazi se sa gornje strane Base vodokotlića i izveden je sa spoljašnjim navojem R 1/2″. Priključak je kompatibilan sa odgovarajućim brzim adapterima.

Vodokotlić poseduje trosmerni zaporni ventil. Zaporni element omogućava kontrolu dovoda tokom ugradnje i kasnijeg servisiranja, kao i ispiranje dovodne cevi kada je ulivni ventil postavljen.

Dovod vode treba povezati dok je modul potpuno otvoren i dostupan. Cev mora biti pravilno usmerena i pričvršćena bez nepotrebnog mehaničkog opterećenja priključnog mesta.

Nakon povezivanja rezervoar treba napuniti i pažljivo pregledati sve spojeve. Svako kapanje ili vlaženje mora se ukloniti pre zatvaranja predzidne konstrukcije.

Tihi hidraulični ulivni ventil

TECE Base vodokotlić opremljen je tihim hidrauličnim ulivnim ventilom. Njegova funkcija je da kontroliše ponovno punjenje rezervoara nakon ispiranja i zaustavi dovod kada voda dostigne predviđeni nivo.

Smanjena buka pri punjenju može doprineti većem komforu, naročito u stanovima i objektima u kojima se kupatilo nalazi blizu spavaće ili dnevne sobe. Ukupan nivo zvuka ipak zavisi i od pričvršćivanja modula, konstrukcije zida, vođenja cevi i kvaliteta kompletne montaže.

Pre zatvaranja zida treba proveriti da li se rezervoar normalno puni, da li ulivni ventil potpuno prekida dovod i da li nakon punjenja postoji stalno proticanje vode u WC šolju.

Odvodno koleno DN 90

TECE Base modul poseduje odvodno koleno za WC DN 90 sa prelaznim adapterom DN 90/100 izrađenim od PP materijala. Adapter je pogodan i za horizontalnu montažu kada konkretna kanalizaciona instalacija zahteva takav način povezivanja.

Uz modul je uključena priključna garnitura za WC DN 90 sa zaštitnim čepom. Zaštitni element čuva odvod i priključne zone od prašine, maltera, lepka i drugih nečistoća tokom grubih građevinskih radova.

Odvodno koleno mora biti pravilno pozicionirano i povezano bez nepravilnog ugla ili mehaničkog naprezanja. Pre zatvaranja konstrukcije potrebno je proveriti sve spojeve i njihovu usklađenost sa kanalizacionom instalacijom.

Povezivanje zidne WC šolje

Zidna WC šolja pričvršćuje se za modul pomoću svornjaka i navrtki M12. Pre završetka predzida treba proveriti razmak pričvrsnih otvora na izabranoj keramici i položaj priključaka za ispiranje i odvod.

Priključne cevi se pripremaju prema stvarnom rastojanju između završene zidne površine i zadnje strane WC šolje. Svaki priključak treba izmeriti zasebno, jer dubina odvodnog i ispirnog otvora na keramici ne mora biti jednaka.

Nakon sečenja potrebno je ukloniti oštre ostatke koji bi mogli oštetiti zaptivke. Prekratka cev može ugroziti zaptivenost, dok predugačka može sprečiti da WC šolja pravilno nalegne uz zid.

Keramika se ravnomerno približava zidu, vodeći računa da priključne cevi pravilno uđu u odgovarajuće otvore. Pričvrsni elementi zatežu se ravnomerno, bez prekomerne sile koja bi mogla oštetiti WC šolju ili završnu oblogu.

Mogućnosti montaže

TECE Base modul može se koristiti za pojedinačnu montažu, kao predzidni element ispred masivnog zida i za ugradnju u metalne ili drvene konstrukcije. U kompletu je potvrđen set za pričvršćivanje uz masivne zidove.

Izbor pričvrsnih elemenata i način izrade konstrukcije moraju odgovarati stvarnoj podlozi. Ne treba pretpostaviti da isti pričvrsni materijal automatski odgovara svakoj vrsti zida ili potkonstrukcije.

Okvir mora biti stabilan i pravilno nivelisan pre povezivanja instalacija. Nakon montaže ne sme se pomerati ili deformisati pod pritiskom tokom postavljanja obloge i završne WC šolje.

Kontrola pre zatvaranja zida

Pre postavljanja završne obloge potrebno je proveriti stabilnost modula, vertikalno i horizontalno poravnanje, položaj svornjaka M12, dovod vode, odvodno koleno i servisni otvor.

Vodokotlić treba napuniti i aktivirati nekoliko puta. Na dovodnom priključku, zapornom ventilu, rezervoaru i odvodnim elementima ne sme biti kapanja ili tragova vlage.

Servisni otvor, priključci za WC šolju i pričvrsni elementi moraju ostati pravilno pozicionirani i zaštićeni tokom postavljanja zidne obloge. Bela Base tipka montira se nakon završetka grubih i keramičarskih radova.

Održavanje i servisiranje

Nakon završene montaže svakodnevno održavanje uglavnom se odnosi na čišćenje bele Base tipke i WC keramike. Za čišćenje tipke treba koristiti odgovarajuća blaga sredstva i meku krpu, bez abrazivnih materijala koji mogu oštetiti površinu.

Unutrašnjim komponentama pristupa se uklanjanjem tipke. Ako se pojavi stalno proticanje, sporo punjenje ili nepravilno aktiviranje, potrebno je proveriti ulivni ventil, ispusni mehanizam i elemente koji povezuju tipku sa vodokotlićem.

TECE Base vodokotlić sa belom tipkom 940400 predstavlja komplet sa samonosećim modulom, Base rezervoarom zapremine 10 litara, belom tipkom za dvokoličinsko ispiranje, odvodom DN 90 i ugradnom visinom od 112 cm. Pravilno planiranje, kontrola priključaka i stručna montaža ključni su za pouzdan i dugotrajan rad sistema.
