Opis

OMP TEA Toti Exec prostorno štedljivi sifon za lavabo G 1¼″ × Ø32 mm hromirani mesing 711.215.5.K

Prostorno štedljivi sifon za lavabo

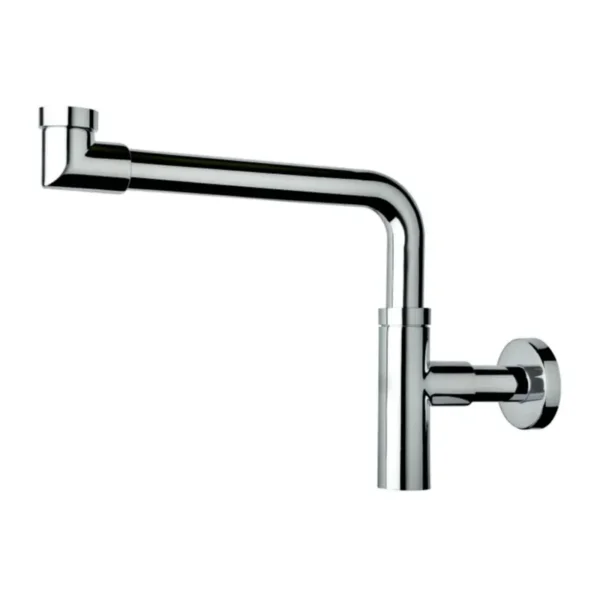

OMP TEA Toti Exec 711.215.5.K je dekorativni sifon sa konstrukcijom namenjenom racionalnijem korišćenju prostora ispod lavaboa. Za razliku od klasičnog čašastog sifona koji se nalazi neposredno ispod odvodnog ventila, ovaj model usmerava odvodnu cev prema zadnjem delu instalacije i približava sifonski sklop zidu.

Proizvođač ga svrstava u kategoriju Design space-saver traps, odnosno dekorativnih prostorno štedljivih sifona.

Osnovne funkcije proizvoda su:

• prihvat vode iz odvodnog ventila lavaboa
• odvođenje vode prema zidnoj kanalizaciji
• formiranje vodenog zatvarača
• smanjenje prolaska neprijatnih mirisa
• oslobađanje prostora ispod centralnog dela lavaboa
• povezivanje odvoda G 1¼″ sa izlazom Ø32 mm
• dekorativno završavanje vidljive odvodne instalacije

Serija Toti Exec

Zvanični naziv modela je Toti Exec. Reč je o dizajnerskom sifonu sa prostorno štedljivom konstrukcijom i hromiranim mesinganim elementima.

Konstrukcija je pogodna za instalacije kod kojih je potrebno:

• sačuvati prostor za gornju fioku
• pomeriti sifonski deo prema zidu
• smanjiti zauzeće centralnog dela ormarića
• dobiti uredan izgled vidljive instalacije
• povezati lavabo sa bočno ili zadnje postavljenim odvodom
• zadržati standardni priključak G 1¼″

Pre izbora treba proveriti unutrašnji raspored nameštaja, položaj zidnog odvoda i raspoložive dimenzije.

Konstrukcija od hromiranog mesinga

OMP TEA model 711.215.5.K opisuje kao chrome plated brass design space-saver trap, odnosno dekorativni prostorno štedljivi sifon od hromiranog mesinga.

Mesingana konstrukcija omogućava:

• čvrste priključne elemente
• precizno izrađene navoje
• stabilnost sifonskog sklopa
• pouzdano naleganje zaptivki
• kvalitetnu hromiranu završnu obradu
• primenu kod vidljivih instalacija
• dugotrajnu upotrebu u standardnim kupatilskim uslovima

Prilikom montaže hromirane površine treba zaštititi od nezaštićenog metalnog alata.

Hromirana završna obrada

Vidljivi elementi sifona imaju sjajnu hromiranu završnu obradu. Takva površina omogućava usklađivanje sa većinom slavina, odvodnih ventila i kupatilske galanterije u hromu.

Može se kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranim Klik-Klak ventilom
• belim keramičkim lavaboom
• crnim ili sivim lavaboom
• kupatilskim ormarićem sa fiokama
• otvorenom konzolom
• metalnim nosačima lavaboa
• galanterijom u sjajnom hromu

Kod otvorene montaže preporučljivo je da sifon, slavina i odvodni ventil budu u istoj završnoj obradi.

Ulazni priključak G 1¼″

Gornji priključak sifona ima dimenziju G 1¼″, odnosno 5/4″. Namenjen je povezivanju sa kompatibilnim odvodnim ventilom za lavabo.

Može se povezati sa odgovarajućim:

• Klik-Klak ventilom
• standardnim odvodnim ventilom
• ventilom sa upravljačkom polugom
• slobodnoprotočnim ventilom
• ventilom za lavabo sa prelivom
• ventilom za lavabo bez preliva

Pre montaže treba proveriti:

• priključnu dimenziju ventila
• dužinu njegovog navojnog dela
• debljinu lavaboa i radne ploče
• raspoloživu visinu u ormariću
• položaj zida i odvodne cevi
• pravilno naleganje zaptivnih elemenata

Gornji odvodni ventil nije naveden kao deo proizvoda.

Ulazni sklop dimenzija 285 × 165 mm

Proizvođač za ulazni deo navodi dimenziju 285 × 165 mm uz priključak G 1¼″. Ove mere opisuju prostor koji zauzima ulazni cevni sklop prostorno štedljivog sifona.

Pri planiranju montaže treba proveriti:

• rastojanje od odvodnog ventila do zida
• raspoloživu visinu ispod lavaboa
• položaj gornje fioke
• dubinu kupatilskog ormarića
• položaj pregrade ili police
• visinu zidnog odvoda
• mogućnost postavljanja cevi bez ukrštanja
• pristup spojevima radi održavanja

Tačan raspored cevi treba uskladiti sa tehničkim crtežom i konkretnom instalacijom.

Izlazna cev dužine 100 mm

Izlazni deo sifona ima deklarisanu dužinu 100 mm. Ova cev vodi vodu iz sifonskog sklopa prema kanalizacionom priključku u zidu.

Pre montaže treba proveriti:

• udaljenost sifona od zidnog odvoda
• potrebnu dubinu ulaska cevi
• položaj zaptivne gume
• debljinu zidne obloge
• položaj dekorativne rozete
• mogućnost pravolinijskog povezivanja
• eventualnu potrebu za dodatnim priključnim elementom

Cev ne treba postavljati pod bočnim pritiskom jer to može izazvati pomeranje spoja ili zaptivke.

Izlazni priključak Ø32 mm

Horizontalni izlaz sifona ima prečnik Ø32 mm, standardnu dimenziju koja se koristi kod odvoda lavaboa.

Pre povezivanja sa kanalizacionom instalacijom treba proveriti:

• prečnik zidne odvodne cevi
• potrebu za redukcionom gumom
• dubinu ulaska cevi
• visinu ose zidnog odvoda
• stanje zaptivke
• pravac izlaznog priključka
• prostor za zidnu rozetu

Kod zidnog priključka većeg prečnika najčešće je potreban odgovarajući redukcioni i zaptivni element.

Mesingana zidna rozeta Ø80 mm

Model se isporučuje sa dekorativnom zidnom rozetom od mesinga prečnika Ø80 mm. Rozeta pokriva spoj izlazne cevi sa kanalizacionim otvorom u zidu.

Rozeta treba da:

• bude centrirana oko izlazne cevi
• ravnomerno nalegne na zid
• pokrije ivice kanalizacionog otvora
• ostane paralelna sa završnom površinom
• bude postavljena nakon završetka keramičarskih radova
• bude zaštićena od grebanja tokom montaže

Rozeta ima dekorativnu funkciju i ne zamenjuje zaptivni element unutar kanalizacionog priključka.

Vodeni zatvarač visine 50 mm

Visina vodenog zatvarača iznosi 50 mm. Voda koja ostaje u sifonskom delu formira prepreku između prostorije i kanalizacione instalacije.

Vodeni zatvarač doprinosi:

• smanjenju prolaska neprijatnih mirisa
• odvajanju kanalizacionog vazduha od kupatila
• pravilnom radu odvoda
• higijenskoj funkciji lavaboa
• sprečavanju direktnog protoka vazduha kroz odvod

Ako se lavabo dugo ne koristi, voda iz sifona može ispariti. Puštanjem manje količine vode vodeni zatvarač se ponovo formira.

Deklarisani protok 44 l/min

OMP TEA za model 711.215.5.K navodi deklarisani protok od 44 litra u minuti.

Deklarisani kapacitet ostvaruje se kada su:

• svi elementi pravilno povezani
• odvodni ventil potpuno otvoren
• cevi bez naslaga i prepreka
• zaptivke pravilno postavljene
• izlaz Ø32 mm prohodan
• kanalizaciona instalacija odgovarajućeg kapaciteta
• sifon pravilno pozicioniran

Stvarni protok kompletnog odvoda zavisi i od konstrukcije lavaboa, odvodnog ventila i kanalizacione instalacije.

Usklađenost sa standardom EN 274

Model 711.215.5.K usklađen je sa evropskim standardom EN 274, koji se odnosi na odvodne armature i sifone za sanitarne uređaje.

Standard obuhvata zahteve povezane sa:

• konstrukcijom proizvoda
• priključnim dimenzijama
• funkcijom vodenog zatvarača
• protokom vode
• zaptivanjem
• ponašanjem tokom upotrebe

Primena u kupatilskom ormariću sa fiokama

Glavna prednost prostorno štedljive konstrukcije je mogućnost pomeranja odvoda prema zadnjem delu ormarića.

Pre ugradnje treba proveriti:

• dubinu gornje fioke
• oblik isečenja u fioci
• položaj zadnje stranice ormarića
• prostor između lavaboa i fioke
• udaljenost odvodnog otvora od zida
• visinu kanalizacionog priključka
• prostor za servisiranje spojeva
• mogućnost izvlačenja fioke nakon montaže

Iako sifon oslobađa centralni deo ormarića, potrebno je proveriti konkretne dimenzije nameštaja i lavaboa.

Primena kod nadgradnog lavaboa

Model se može koristiti uz nadgradni lavabo postavljen na kupatilski ormarić ili radnu ploču.

Treba uzeti u obzir:

• visinu lavaboa
• debljinu radne ploče
• dužinu gornjeg odvodnog ventila
• raspoloživu visinu ispod ploče
• horizontalno rastojanje do zida
• položaj sifonskog sklopa
• visinu zidnog odvoda
• raspored fioka i pregrada

Odvodni ventil mora imati dovoljan navojni deo za konkretnu debljinu keramike i radne površine.

Primena kod ugradnog i podgradnog lavaboa

Prostorno štedljivi sifon može se koristiti i uz ugradni ili podgradni lavabo kada njegove dimenzije odgovaraju raspoloživom prostoru.

Pre montaže treba proveriti:

• dubinu posude lavaboa
• položaj odvodnog otvora
• rastojanje do zida
• debljinu radne ploče
• položaj gornje fioke
• pristup priključku G 1¼″
• položaj izlazne cevi Ø32 mm
• mogućnost održavanja

Kod dubokih lavaboa raspoloživa visina iznad fioke može biti ograničena.

Primena kod zidnog lavaboa

OMP TEA Toti Exec može se montirati i ispod zidnog lavaboa, naročito kada je potrebno pomeriti sifonski sklop bliže zidu.

Kod otvorene montaže treba proveriti:

• položaj odvodnog otvora
• osu zidnog kanalizacionog priključka
• raspored vidljivih cevi
• položaj ugaonih ventila
• mogućnost pravilnog nivelisanja
• izgled svih hromiranih elemenata
• pristup spojevima radi čišćenja

Pošto sifon ima dekorativnu hromiranu konstrukciju, može ostati vidljiv ispod lavaboa.

Povezivanje sa Klik-Klak ventilom

Model 711.215.5.K može se povezati sa kompatibilnim Klik-Klak ventilom sa priključkom G 1¼″.

Kompletan odvodni sklop tada čine:

• Klik-Klak ventil ugrađen u lavabo
• priključak G 1¼″
• ulazni prostorno štedljivi cevni sklop
• sifonski deo sa vodenim zatvaračem
• izlazna cev Ø32 mm
• mesingana zidna rozeta Ø80 mm
• kanalizacioni priključak u zidu

Klik-Klak ventil omogućava zatvaranje i otvaranje odvoda, dok OMP TEA sifon odvodi vodu i formira vodeni zatvarač.

Kompatibilnost sa prelivom

Donji sifon ne određuje da li se koristi uz lavabo sa prelivom ili bez preliva. Kompatibilnost zavisi od gornjeg odvodnog ventila.

Za lavabo sa prelivom treba izabrati ventil koji:

• ima otvore za prihvat vode iz prelivnog kanala
• odgovara debljini sanitarne keramike
• ima donji priključak G 1¼″
• pravilno naleže na odvodni otvor
• omogućava slobodan protok prema sifonu

Za lavabo bez preliva treba koristiti odvodni ventil namenjen takvoj konstrukciji.

Montaža prostorno štedljivog sifona

Osnovni postupak montaže obuhvata:

• proveru priključka G 1¼″
• ugradnju gornjeg odvodnog ventila
• povezivanje ulaznog cevnog sklopa
• usmeravanje cevi prema zadnjem delu ormarića
• postavljanje sifonskog dela
• povezivanje izlaza Ø32 mm
• postavljanje izlazne cevi dužine 100 mm
• povezivanje sa zidnim odvodom
• postavljanje rozete Ø80 mm
• ravnomerno zatezanje spojeva
• puštanje vode
• proveru nepropusnosti

Cevi treba postaviti bez uvijanja i bočnog opterećenja. Sve navojne spojeve prvo treba pravilno započeti rukom.

Provera nepropusnosti

Nakon montaže treba proveriti:

• spoj odvodnog ventila i sifona
• priključak G 1¼″
• sve spojeve ulaznog cevnog sklopa
• sifonski deo
• izlazni priključak Ø32 mm
• spoj izlazne cevi sa zidom
• položaj svih zaptivki
• protok pri potpuno otvorenom ventilu

Kontrolu treba izvršiti pri kontinuiranom protoku i nakon pražnjenja napunjenog lavaboa.

Održavanje sifona

U sifonu se tokom korišćenja mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• sitne nečistoće

Kada voda sporije otiče, potrebno je proveriti gornji ventil, ulazni cevni sklop i sifonski deo.

Pre rastavljanja treba:

• zatvoriti slavinu
• postaviti posudu ispod sifona
• pažljivo otpustiti spojne elemente
• sačuvati zaptivke
• ukloniti naslage i nečistoće
• isprati unutrašnjost cevi
• vratiti zaptivke pravilnim redosledom
• ponovo sastaviti sklop
• pustiti vodu i proveriti sve spojeve

Čišćenje hromirane površine

Za održavanje vidljivih hromiranih delova preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blago pH-neutralno sredstvo
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Prilikom zatezanja priključaka preporučljivo je alat zaštititi mekom tkaninom kako se hromirana površina ne bi ogrebala.

Sadržaj isporuke

Prema zvaničnoj specifikaciji, proizvod obuhvata:

• OMP TEA Toti Exec sifon 711.215.5.K
• ulazni sklop dimenzija 285 × 165 mm
• priključak G 1¼″
• prostorno štedljivi sifonski deo
• izlaznu cev dužine 100 mm i prečnika Ø32 mm
• mesinganu zidnu rozetu Ø80 mm
• spojne i zaptivne elemente prema fabričkom pakovanju.

U isporuku nisu navedeni kao uključeni:

• gornji odvodni ventil
• Klik-Klak ventil
• lavabo
• slavina
• kupatilski ormarić
• kanalizacioni priključak u zidu
• dodatne redukcije
• alat za montažu
